MAX44246

36V、低噪声、高精度、双通道运算放大器

更多 showmore-icon

高精度,高压应用中具有低噪音特性

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 2.7V至36V供电范围
  • 超低输入失调VOS:5µV (最大值)
  • 低失调漂移:20nV/°C (最大值)
  • 1kHz噪声低至9nV/
  • 1µs快速建立时间
  • 5MHz增益带宽积
  • 满摆幅输出
  • 集成EMI滤波器
  • 低静态电流:0.55A (最大值)
  • 8引脚µMAX/SO封装
更多细节
show more Icon

MAX44246为36V、超高精度、低噪声、低漂移双通道运算放大器,采用专有的斩波自调零技术,可基本消除直流失调和漂移(近似为零)。通过对输入失调的连续测量和补偿,在整个工作时间和温度范围内消除漂移及1/f 噪声的影响。这款双路器件具有满摆幅输出,采用2.7V至36V单电源供电,每个通道仅消耗0.42mA电流,输入参考噪声电压低至9nV/
IC为单位增益稳定,增益带宽积为5MHz,提供极佳的性能指标:5µV (最大值)失调电压、20nV/°C (最大值)漂移、0.1Hz至10Hz范围噪声仅为117nVP-P ,可理想用于超低噪声、超高直流精度的应用,如:压力传感器、应变计、高精度电子秤、医疗仪器等设备。
IC采用8引脚µMAX®封装或者SO封装,工作在-40°C至+125°C温度范围。

应用

  • 电池供电设备
  • 称重放大器
  • PLC模拟I/O模块
  • 精密仪表
  • 传感放大器
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX44246ASA+
  • HTML
  • HTML
MAX44246ASA+T
  • HTML
  • HTML
MAX44246AUA+
  • HTML
  • HTML
MAX44246AUA+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 29, 2021

- 2140

WAFER FAB

MAX44246ASA+

量产

MAX44246ASA+T

量产

MAX44246AUA+

量产

MAX44246AUA+T

量产

1月 14, 2019

- 1702D

ASSEMBLY

MAX44246ASA+

量产

MAX44246ASA+T

量产

11月 8, 2013

- 1360

DESIGN,WAFER FAB

MAX44246ASA+

量产

MAX44246ASA+T

量产

MAX44246AUA+

量产

MAX44246AUA+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 29, 2021

- 2140

arrow down

WAFER FAB

MAX44246ASA+

量产

MAX44246ASA+T

量产

MAX44246AUA+

量产

MAX44246AUA+T

量产

1月 14, 2019

- 1702D

arrow down

ASSEMBLY

MAX44246ASA+

量产

MAX44246ASA+T

量产

11月 8, 2013

- 1360

arrow down

DESIGN,WAFER FAB

MAX44246ASA+

量产

MAX44246ASA+T

量产

MAX44246AUA+

量产

MAX44246AUA+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX44246EVKIT

MAX44246评估板

zoom

MAX44246EVKIT

MAX44246评估板

MAX44246评估板

特性和优点

  • 满足多运放配置
  • 元件焊盘用于构建Sallen-Key滤波器
  • 采用易于使用的元件
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX44246评估板(EV kit)提供经过验证的设计,评估MAX44246超高精度、低噪声、低漂移双通道运算放大器(op amps),器件采用8引脚µMAX®封装。评估板电路预配置为同相放大器,但改动少许元件即可配置为其它拓扑。
评估板上安装了MAX44246AUA+。

应用

  • 电池供电设备
  • 称重放大器
  • PLC模拟I/O模块
  • 精密仪表
  • 传感放大器
工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

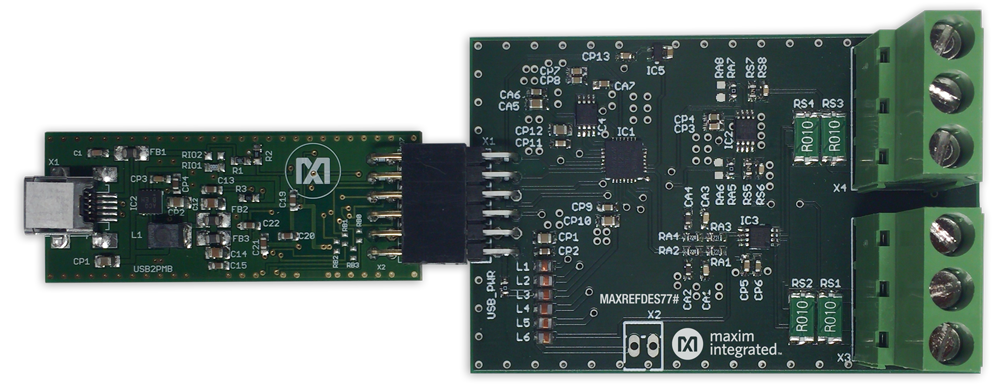

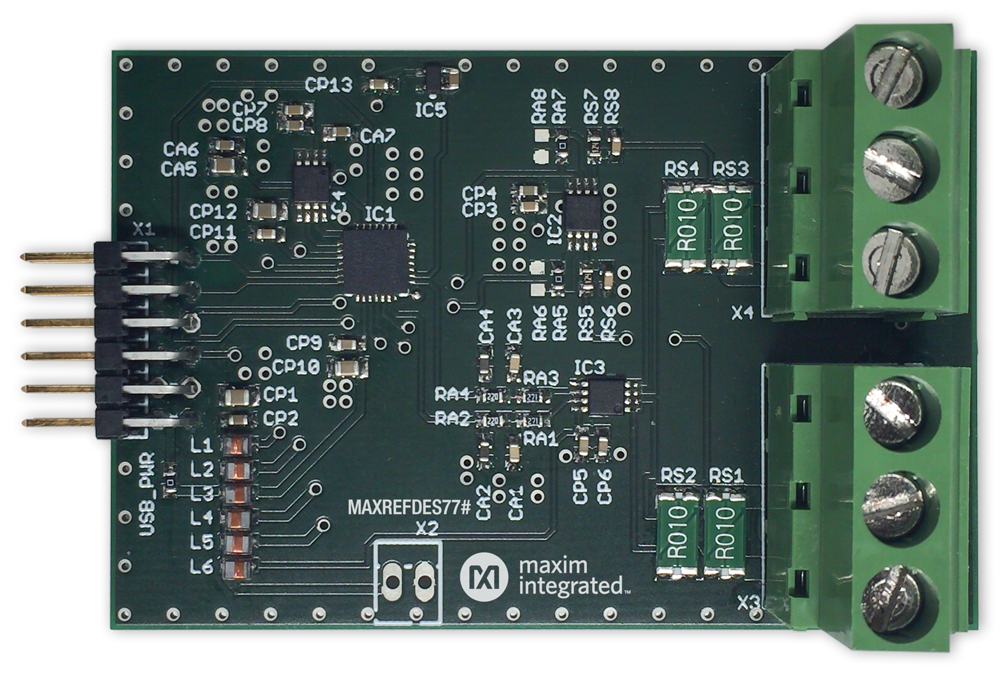

参考电路

参考电路 1
