设计、搭建、测试

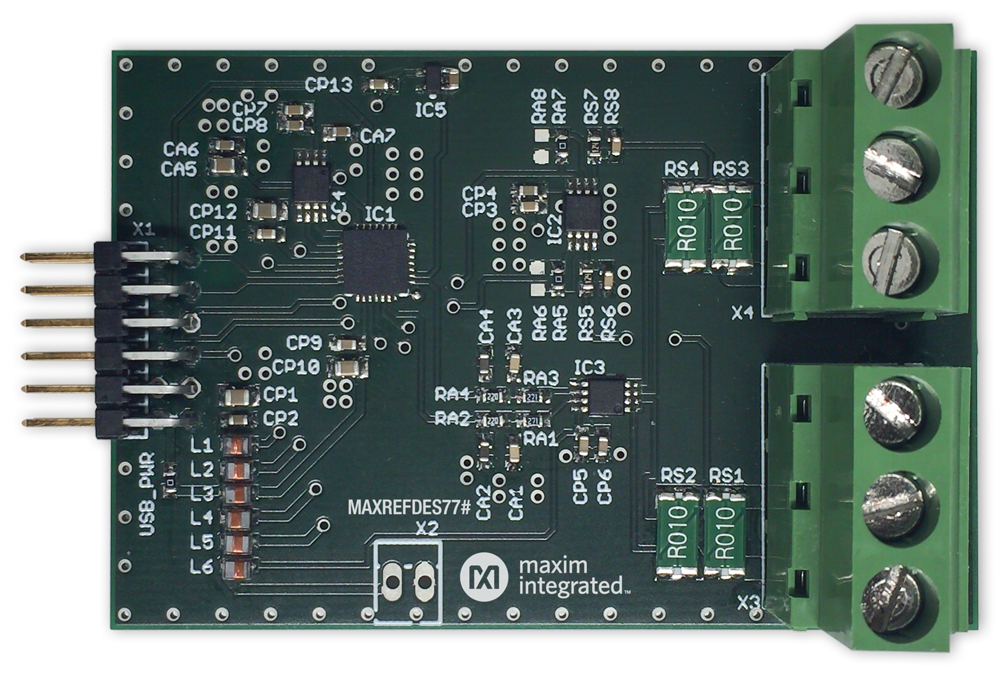

图示的电路板已装配完成且经过测试。

概览

设计资源

设计与集成文件

  • 原理图
  • PCB布局
  • PCB CAD文件
  • PCB Gerber文件
  • 物料清单(BOM)
  • Munich GUI
下载设计文件 460.94 K

评估硬件

产品型号带"Z"表示符合RoHS标准。评估此电路需要下列选中的电路板

  • MAXREFDES77# EV Kit
查询库存和在线购买

描述

MAXREFDES77#外设模块提供了必要的硬件电路,使得MAX44285双通道高边检流放大器可连接至任何使用兼容Pmod扩展端口配置SPI通信的系统。IC具有一路共模输入,电压范围为2.7V至76V,80kHz小信号带宽,理想用于连接SAR ADC,用于多通道、多路复用数据采集系统。

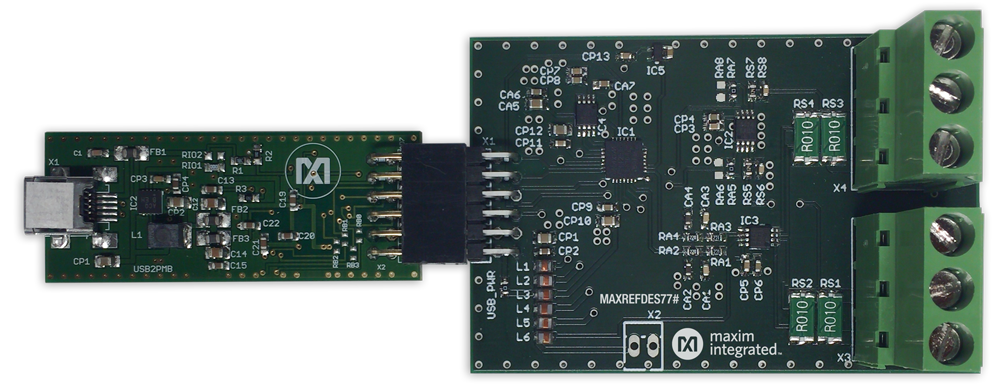

关于IC的详细操作信息,请参考MAX44285 IC数据资料;关于Munich电路板及GUI的详细信息,请参考USB2PMB1# (Munich)适配器电路板数据资料。

优势和特点

  • 2.7V至76V输入共模电压
  • 12μV (最大)低输入失调电压
  • 0.1% (最大)低增益误差
  • 增益 = 20V/V和100V/V
  • 符合RoHS标准
  • 经过验证的PCB布局
  • 完全安装并经过测试
