MAX4294

超小型、+1.8V、微功耗、满摆幅输入/输出运算放大器

更多 showmore-icon

1.8V运算放大器，具有120dB开环增益，能够以0.017%的THD+N驱动2kΩ负载

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.3)

PDF

1月 1, 1900 ellipse 中文

2195: 超小型、+1.8V、微功耗、满摆幅输入/输出运算放大器 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 563.00K
Documentation 查看所有文档
SPICE 模型 MAX4294 SPICE Macro Model Download 2.24KB
产品模型 4
特性
  • 超低工作电压——确保低至1.8V
  • 100µA电源电流（每个放大器）
  • 增益带宽积：500kHz
  • 120dB开环电压增益(RL = 100kΩ)
  • 1kHz时总谐波失真加噪声(THD + N)为0.017%
  • 轨到轨输入共模范围
  • 轨到轨输出驱动2kΩ负载
  • 过驱输入无反相
  • 对于高达100pF的容性负载，单位增益稳定
  • 输入失调电压：200µV (MAX4292/MAX4294)

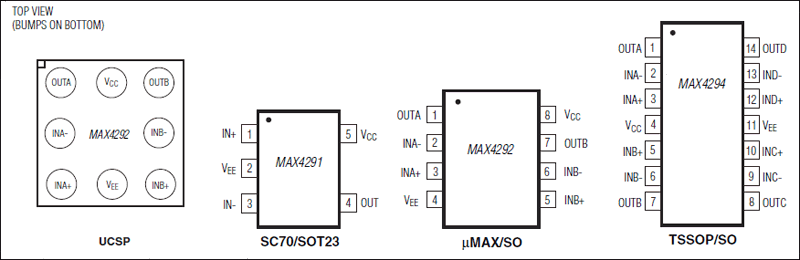

  • 单通道，采用小型5引脚SC70封装
  • 采用超小型封装：
    • 5引脚SC70 (MAX4291)
    • 8引脚UCSP (MAX4292)
更多细节
show more Icon

MAX4291/MAX4292/MAX4294系列微功耗运算放大器采用1.8V至5.5V单电源或±0.9V至±2.75V双电源供电，并具有轨到轨输入/输出功能。这些放大器提供500kHz增益带宽积和120dB开环电压增益，同时每个放大器的电源电流消耗仅为100µA。它们不仅具有低输入失调电压(±200µV)，还具有高开环增益，非常适合低功耗/低电压、高精度便携式应用。

MAX4291/MAX4292/MAX4294的输入共模范围扩展至每个供电轨，并且在2kΩ负载下的输出摆幅达供电轨的46mV范围内。尽管额定的最低工作电压为1.8V，但这些器件的典型工作电压低至1.5V。这些器件不仅采用低电压工作，还提供轨到轨输入/输出以及低功耗，对于任何便携式/电池供电系统来说都是适宜之选。

单通道MAX4291采用超小型5引脚SC70封装。双通道MAX4292采用节省空间的8引脚、1.5mm x 1.5mm尺寸、超芯片级封装(UCSP™)。



应用

  • 2节电池供电系统
  • 汽车传感器
  • 基站/无线基础架构
  • 电池供电应用
  • 蜂窝电话
  • 计算机：台式机、工作站和服务器
  • 计算机：主板
  • 计算机：笔记本电脑
  • 数字测量/张力计量
  • GPS方案
  • MP3坞站：中级
  • 便携式电子设备
  • 可编程逻辑控制器(PLC)
  • 传感器放大器
  • 机顶盒
  • 应变仪
