MAX4040

单/双/四路、低成本、SOT23封装、微功耗、满摆幅输入/输出运算放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 单电源供电:低至+2.4V
  • 超低功耗:
    • 10µA电源电流(每个放大器)
    • 1µA关断模式(MAX4041/MAX4043)
  • 轨到轨输入共模范围
  • 轨到轨输出摆幅
  • 过驱输入无反相
  • 输入失调电压:200µV
  • 对于高达200pF的容性负载,单位增益稳定
  • 增益带宽积:90kHz

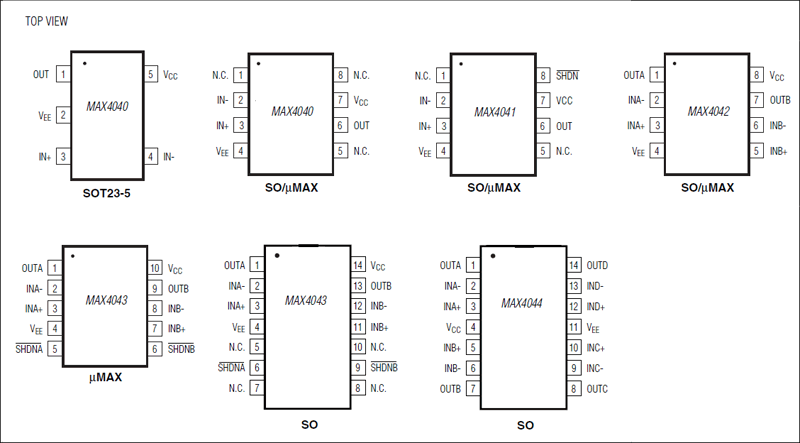

  • 采用节省空间的5引脚SOT23和8引脚µMAX®封装
更多细节
show more Icon

MAX4040–MAX4044系列微功耗运算放大器采用+2.4V至+5.5V单电源或±1.2V至±2.75V双电源供电,并具有轨到轨输入和输出功能。这些放大器提供90kHz增益带宽积,同时每个放大器的电源电流消耗仅为10µA。MAX4041/MAX4043具有低功耗关断模式,可将电源电流降至1µA以下,并强制输出进入高阻抗状态。这些器件不仅采用低电压工作,还提供轨到轨输入和输出以及超低功耗,对于任何便携式/电池供电系统来说都是适宜之选。

这些放大器在100kΩ负载下的典型输出摆幅达供电轨的10mV范围内。轨到轨输入和输出特性支持在信号范围内使用完整的电源电压。它们不仅具有低输入失调电压、低输入偏置电流,还具有高开环增益,非常适合低功耗/低电压精密应用。

MAX4040采用节省空间的5引脚SOT23封装。在-40°C至+85°C扩展温度范围内确保符合所有规格。



应用

  • 电池供电系统
  • 蜂窝手机
  • 蜂窝电话
  • 数码相机(DIGICAM)
  • 数字测量
  • GPS方案
  • MP3和便携式媒体播放器
  • 笔记本电脑
  • PDA
  • 便携/电池供电的电子设备
  • 传感器放大器
  • 应变仪
