概览

优势和特点

  • Ultra-Low-Voltage Operation:
    • Guaranteed Down to +1.8V
    • Typical Operation to +1.5V
  • Ultra-Low Power Consumption:
    • 10µA Supply Current per Amplifier
    • 1µA Shutdown Mode (MAX4241/MAX4243)
    • Up to 200,000 Hours Operation from Two AA Alkaline Cells
  • Beyond-the-Rails Input Common-Mode Range
  • Outputs Swing Rail-to-Rail
  • No Phase Reversal for Overdriven Inputs
  • 200µV Input Offset Voltage
  • Unity-Gain Stable for Capacitive Loads up to 200pF
  • 90kHz Gain-Bandwidth Product

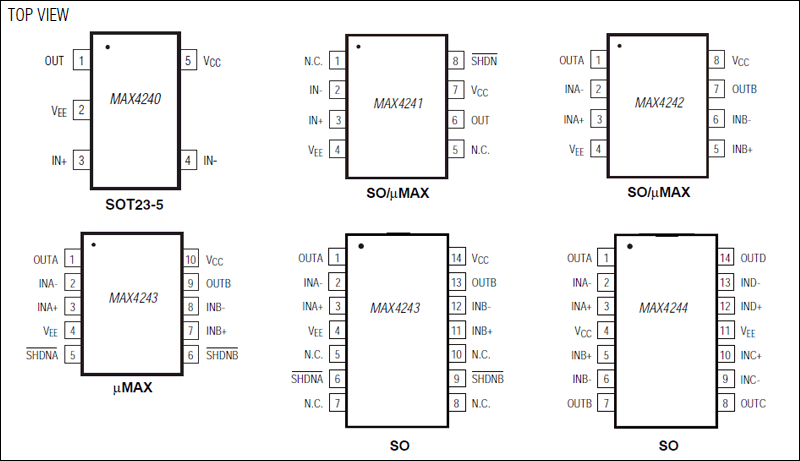

  • Available in Space-Saving 5-Pin SOT23 and 8-Pin µMAX® Packages

产品详情

应用

  • 蜂窝手机
  • 蜂窝电话
  • 数码相机(DIGICAM)
  • 数字测量
  • GPS方案
  • MP3和便携式媒体播放器
  • 笔记本电脑
  • PDA
  • 便携/电池供电的电子设备
  • 传感器放大器
  • 应变仪
  • 两节电池供电系统

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

参考资料

  • 查看全部 (6)
  • 数据手册 (1)
  • 可靠性数据 (2)
  • 设计笔记 (2)
  • 技术文章 (1)
    • Document Type

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    MAX4242ESA+ 材料声明 质量和可靠性 Small-Outline IC, Narrow (0.15in)
    MAX4242ESA+T 材料声明 质量和可靠性 Small-Outline IC, Narrow (0.15in)
    MAX4242EUA+ 材料声明 质量和可靠性 Micro-MAX, Thin Shrink Small-Outline
    MAX4242EUA+T 材料声明 质量和可靠性 Micro-MAX, Thin Shrink Small-Outline
    Wafer Fabrication Data MAX4243 Reliability Data
