MAX41470

290MHz至960MHz ASK/FSK接收器,带SPI接口

更多 showmore-icon

高RF灵敏度、低功耗接收器,低成本和功耗敏感ASK/FSK应用的理想选择

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 低材料清单(BOM)
    • 无需外部非平衡变压器、无需外部滤波器等分立电路
    • 只需单个低成本16MHz外部晶振
  • 支持远距离、高灵敏度通信
  • 低功耗
    • 9mA工作电源电流
    • 10nA关断电流
  • 自轮询(远程唤醒)降低功耗
    • 前导符检测,带中断输出
    • 平均电流低至350μA
    • 占空比可低于1%
    • 快速启动时间
  • 自动增益控制(AGC)调节数字RSSI
  • 自动频率控制(AFC)
  • 可快速切换频率的N分频合成器
  • 经过校准的33dB镜频抑制
  • 符合ETSI 2类阻塞要求
  • ±2.5kV HBM ESD保护、LNA输入提供±4kV ESD保护
  • 数据率高达200kbps (NRZ)
  • 1.8V至3.6V电源电压
  • -40°C至+105°C工作温度范围
  • 4mm x 4mm、12-TQFN封装,0.8mm焊距
更多细节
show more Icon

MAX41470为高性能、低功耗接收器,是幅移键控(ASK)和频移键控(FSK)数据传输的理想选择。接收器可配置工作在三种主流的sub-1GHz频带(287MHz至320MHz、425MHz至480MHz、860MHz至960MHz),仅需使用单个低成本16MHz晶振。

MAX41470支持ASK和FSK信号接收,通过SPI接口灵活编程。

接收器具有优异的RF灵敏度,可接收0dBm的RF信号输入。MAX41470接收器内置IF滤波器,只需少量外部元件,具有超低工作电流/关断电流,是成本和功耗敏感应用的理想选择。芯片集成了低噪声放大器(LNA)、全差分镜频抑制混频器、带压控振荡器(VCO)的片上锁相环(PLL)、接收信号强度指示(RSSI)和数字解调等功能。

器件工作在1.8V至3.6V电源电压范围,可完全编程的自轮询(周期控制)工作模式有助于降低功耗;带有前导符检测和中断输出,可用于唤醒外部微控制器单元(MCU)。

器件采用12引脚、薄型QFN (TQFN)封装,工作在-40°C至+105°C扩展级温度范围。

应用

  • 楼宇自动化和安保
  • 建筑门禁控制
  • 车库开门器(GDO)
  • 遥控无钥匙进入(RKE)
  • 胎压监测系统(TPMS)
  • 餐厅呼叫器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX41470GTC+
  • HTML
  • HTML
MAX41470GTC+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

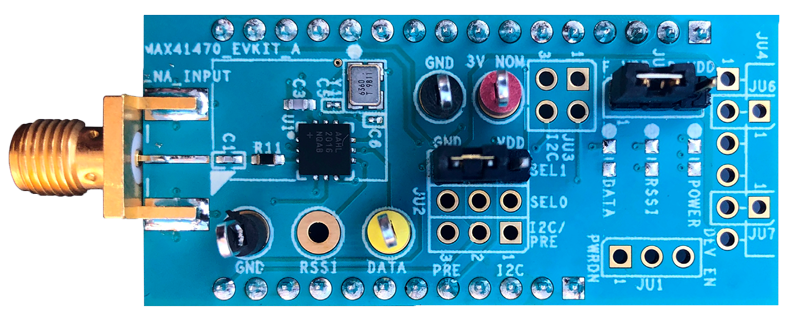

MAX41474EVKIT

MAX41470、MAX41473和MAX41474评估套件

zoom

MAX41474EVKIT

MAX41470、MAX41473和MAX41474评估套件

MAX41470、MAX41473和MAX41474评估套件

特性和优点

  • 评估MAX4147X Sub-1GHz ISM接收器
  • 1.8V至3.6V的单输入电压电源
  • 与MAX32630FTHR Arm®微控制器(MCU)板的直接接口
  • 可用的PMOD硬件接口
  • 兼容Windows 10的软件
  • MAX41470的板载SPI接口控制和MAX41473/74的可选I2C控制
  • MAX32630FTHR板PMIC的GUI控件
    • 工作电压为1.8V至3.3V
  • 经过验证的四层PCB设计
  • 装配完成且经过测试

产品详情

MAX4147X评估套件(EV套件)包含单个MAX4147X高输出功率VHF/UHF sub-GHz ISM/SRD接收器,用于在287MHz至320MHz、425MHz至480MHz和860MHz至960MHz频率范围内接收频移键控(FSK)、高斯GFSK或幅移键控(ASK)数据。

MAX41470、MAX41473和MAX41474评估套件可与外部微控制器(MCU)和运行在计算机上的图形用户界面(GUI)软件协同工作。MAX41470使用SPI接口进行内部寄存器配置,而MAX41473/74可以使用预设模式或I2C接口进行寄存器编程和控制。

MAX41473和MAX41474评估套件还可使用简单的单引脚数据接口工作,从而无需为标称运行部件或为其他高层级系统(带有GUI软件的PC)配置接收器而进行编程。用户可通过器件选型和引脚配置来预设工作频率。在评估套件上,选择工作频率就像设置跳线一样简单。

该评估套件包括兼容Windows® 10软件,提供简单的GUI,用于通过SPI或I2C端口配置所有MAX4147X寄存器。当使用MAX32630FTHR应用平台时,GUI还可以控制板载PMIC。



应用

  • 楼宇门禁
  • 车库门遥控开关(GDO)
  • 家居自动化和安保系统
  • 遥控车门开关(RKE)
  • 餐厅寻呼机
  • 胎压监测系统(TPMS)

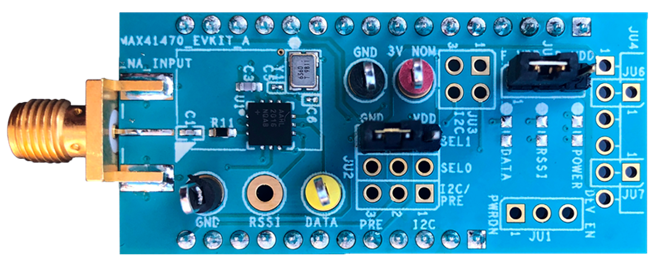

MAX41473EVKIT

MAX41470、MAX41473和MAX41474评估套件

zoom

MAX41473EVKIT

MAX41470、MAX41473和MAX41474评估套件

MAX41470、MAX41473和MAX41474评估套件

特性和优点

  • 评估MAX4147X Sub-1GHz ISM接收器
  • 1.8V至3.6V单输入电压电源
  • 与MAX32630FTHR Arm®微控制器(MCU)板直接接口
  • 提供PMOD硬件接口
  • Windows 10兼容软件
  • MAX41470提供板载SPI接口控制,MAX41473/74提供可选的I2C控制
  • MAX32630FTHR板PMIC提供GUI控制
    • 工作电压范围为1.8V至3.3V
  • 经过验证的四层PCB设计
  • 装配完成且经过测试

产品详情

MAX4147X评估套件(EV套件)包含单个MAX4147X高输出功率VHF/UHF sub-GHz ISM/SRD接收器,该接收器可在287MHz至320MHz、425MHz至480MHz和860MHz至960MHz频率范围内接收频移键控(FSK)、高斯GFSK或幅移键控(ASK)数据。

MAX41470、MAX41473和MAX41474评估套件与外部微控制器(MCU)和计算机上运行的图形用户界面(GUI)软件配合使用。MAX41470使用SPI接口进行内部寄存器配置,而MAX41473/74可以使用预设模式或I2C接口进行寄存器编程和控制。

MAX41473和MAX41474评估套件还可使用简单的单引脚数据接口工作,从而无需为器件的标称操作进行编程,也无需使用其他高级别系统(带有GUI软件的PC)配置接收器的操作。用户可通过器件选型和引脚配置来预设这些器件工作频率。在该评估套件上,只需通过简单地设置跳线即可选择工作频率。

该评估套件中包括的Windows® 10兼容软件可提供简单的GUI,用于通过SPI或I2C端口配置所有MAX4147X寄存器。当使用MAX32630FTHR应用平台时,还可以通过GUI控制板载PMIC。



应用

  • 楼宇门禁
  • 车库门遥控开关(GDO)
  • 家居自动化和安保系统
  • 遥控车门开关(RKE)
  • 餐厅寻呼机
  • 胎压监测系统(TPMS)
reference details image

MAX41470EVKIT

MAX41470、MAX41473和MAX41474评估套件

zoom

MAX41470EVKIT

MAX41470、MAX41473和MAX41474评估套件

MAX41470、MAX41473和MAX41474评估套件

特性和优点

  • 评估MAX4147X Sub-1GHz ISM接收器
  • 1.8V至3.6V单输入电压电源
  • 与MAX32630FTHR Arm®微控制器(MCU)板直接接口
  • 提供PMOD硬件接口
  • Windows 10兼容软件
  • MAX41470提供板载SPI接口控制,MAX41473/74提供可选的I2C控制
  • MAX32630FTHR板PMIC提供GUI控制
    • 工作电压范围为1.8V至3.3V
  • 经过验证的四层PCB设计
  • 装配完成且经过测试

产品详情

MAX4147X评估套件(EV套件)包含单个MAX4147X高输出功率VHF/UHF sub-GHz ISM/SRD接收器,该接收器可在287MHz至320MHz、425MHz至480MHz和860MHz至960MHz频率范围内接收频移键控(FSK)、高斯GFSK或幅移键控(ASK)数据。

MAX41470、MAX41473和MAX41474评估套件与外部微控制器(MCU)和运行在计算机上的图形用户界面(GUI)软件配合使用。MAX41470使用SPI接口进行内部寄存器配置,而MAX41473/74可以使用预设模式或I2C接口进行寄存器编程和控制。

MAX41473和MAX41474评估套件还可使用简单的单引脚数据接口工作,从而无需为器件的标称操作进行编程,也无需使用其他高级别系统(带有GUI软件的PC)配置接收器的操作。用户可通过器件选型和引脚配置来预设这些器件工作频率。在该评估套件上,只需通过简单地设置跳线即可选择工作频率。

该评估套件中包括的Windows® 10兼容软件可提供简单的GUI,用于通过SPI或I2C端口配置所有MAX4147X寄存器。当使用MAX32630FTHR应用平台时,还可以通过GUI控制板载PMIC。



应用

  • 楼宇门禁
  • 车库门遥控开关(GDO)
  • 家居自动化和安保系统
  • 遥控车门开关(RKE)
  • 餐厅寻呼机
  • 胎压监测系统(TPMS)
