特性
- 实施成本低
- 比特流至RF单线操作
- 低物料成本(BOM)
- 使用单个低成本16MHz晶体
- 小型3mm x 3mm μMAX-10封装
- 扩大范围、提高数据速率和安全性
- PA输出功率高达+16dBm
- 快速频率切换实现FHSS/DSSS
- 快速导通振荡器:启动时间:< 250μs
- NRZ数据速率高达200kbps
- 低电源电流有助于延长电池使用时间
- < 8mA(ASK,曼彻斯特编码)
- 可选待机和关断模式
- 在< 20nA(典型值)电流时自动关断
- 易于使用
- 引脚可选300MHz–928MHz频率
- 提供引脚兼容的ASK和FSK版本
- +1.8V至+3.6V单电源供电
- 完全可通过400kHz/1MHz I2C接口编程
更多细节
MAX41461/MAX41462是一款UHF sub-GHz ISM/SRD发射器,可用于在286MHz至960MHz频率范围内传输开关键控(OOK)或幅移键控(ASK)数据。它集成了一个小数锁相环(PLL),因此可以使用单个低成本晶体来生成全球常用的sub-GHz频率。PLL的快速响应时间支持使用跳频扩频协议以扩大范围和提高安全性。该芯片还具有可通过引脚选择频率的预设模式,因此外部微控制器接口只需要一条线。所需的频率相关元件只有外部天线匹配网络。或者,可以将该器件置于可编程模式并使用I2C接口进行编程。MAX41461/MAX41462采用基于晶体的架构,相比基于SAW的发射器,调制深度更大,频率稳定时间更快,发射频率容差更高,且温度依赖性更低,避免了许多常见的问题。还提供了一个800kHz的时钟输出信号。
MAX41461/MAX41462为50Ω负载提供高达+13dBm的输出功率,同时电流功耗< 8mA(曼彻斯特编码)。可以对输出负载进行调整以将功率增加到高达+16dBm,并且可以在850MHz以上的频率下使能PA升压模式以补偿损耗。在I2C模式下,也可以使用可编程寄存器设置来控制PA输出功率。
MAX41461/MAX41462还采用+1.8V至+3.6V单电源供电。该器件具有延长电池使用时间的自动关断功能,以及通过数据活动检测快速唤醒振荡器的功能。
MAX41461/MAX41462采用10引脚μMAX封装,额定温度范围扩展为-40°C至+105°C。MAX41461/MAX41462的HBM ESD额定值为2.5kV。
应用
- 自动抄表(AMR)
- 楼宇自动化和安保
- 车库开门器(GDO)
- 物联网(IoT)
- 无线遥控玩具
- 遥控和无源无钥匙进入(RKE/PKE)
- 胎压监测系统(TPMS)
- 无线传感器和报警器
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
产品模型
2
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX41462
文档
4
筛查
1 应用
全部
全部
数据手册
1
技术文章
3
HTML
更新 04/26/2006
英文
HTML
更新 10/31/2006
中文
HTML
更新 07/09/2006
日文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
设计资源 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX41462GUB+ | 10-MINI_SO-N/A |
|
|
MAX41462GUB+T | 10-MINI_SO-N/A |
|
- MAX41462GUB+
- 引脚/封装图-中文版
- 10-MINI_SO-N/A
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- MAX41462GUB+T
- 引脚/封装图-中文版
- 10-MINI_SO-N/A
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
软件和型号相关生态系统
评估套件 4
MAX41462_EVKIT-434
MAX41460/MAX41463/MAX41464评估板
产品详情
MAX4146x评估板(EV kit)包括一片MAX4146x高输出功率VHF/UHF sub-GHz ISM/SRD发送器,设计用于发送频移键控(FSK)、高斯GFSK或幅移键控(ASK)数据,频率范围为286MHz至960MHz。
MAX41460和MAX41461–MAX41464评估板与外部微控制器(MCU)及计算机上运行的图形用户界面(GUI)软件配合工作。MAX41460使用SPI接口配置内部寄存器,MAX41461–MAX41464可使用预设模式或通过I2C接口实现寄存器编程和控制。
MAX41461、MAX41462、MAX41463和MAX41464评估板还可使用简单、单引脚数据接口操作,缓解正常操作时对器件编程的依赖性,或者必须通过其他高级系统(运行GUI软件的PC)配置发送器才能正常操作。这些器件允许用户通过选择器件和引脚配置来预设工作频率。只需设置评估板上的两个跳线,即可选择工作频率。
评估板包括兼容Windows® 7/10的软件,提供简单的图形用户界面(GUI),通过SPI或I2C端口配置所有的MAX4146x寄存器。使用MAX32630FTHR应用平台时,GUI也控制板载PMIC,可作为数据发生器。
应用
- 自动抄表(AMR)
- 楼宇自动化和安保
- 车库开门器(GDO)
- null
- 无线遥控玩具
- 远端无线钥匙门禁(RKE)
- 胎压监测系统(TPMS)
MAX41460EVKIT
MAX41460/MAX41463/MAX41464评估板
产品详情
MAX4146x评估板(EV kit)包括一片MAX4146x高输出功率VHF/UHF sub-GHz ISM/SRD发送器,设计用于发送频移键控(FSK)、高斯GFSK或幅移键控(ASK)数据,频率范围为286MHz至960MHz。
MAX41460和MAX41461–MAX41464评估板与外部微控制器(MCU)及计算机上运行的图形用户界面(GUI)软件配合工作。MAX41460使用SPI接口配置内部寄存器,MAX41461–MAX41464可使用预设模式或通过I2C接口实现寄存器编程和控制。
MAX41461、MAX41462、MAX41463和MAX41464评估板还可使用简单、单引脚数据接口操作,缓解正常操作时对器件编程的依赖性,或者必须通过其他高级系统(运行GUI软件的PC)配置发送器才能正常操作。这些器件允许用户通过选择器件和引脚配置来预设工作频率。只需设置评估板上的两个跳线,即可选择工作频率。
评估板包括兼容Windows® 7/10的软件,提供简单的图形用户界面(GUI),通过SPI或I2C端口配置所有的MAX4146x寄存器。使用MAX32630FTHR应用平台时,GUI也控制板载PMIC,可作为数据发生器。
应用
- 自动抄表(AMR)
- 楼宇自动化和安保
- 车库开门器(GDO)
- null
- 无线遥控玩具
- 远端无线钥匙门禁(RKE)
- 胎压监测系统(TPMS)
资料

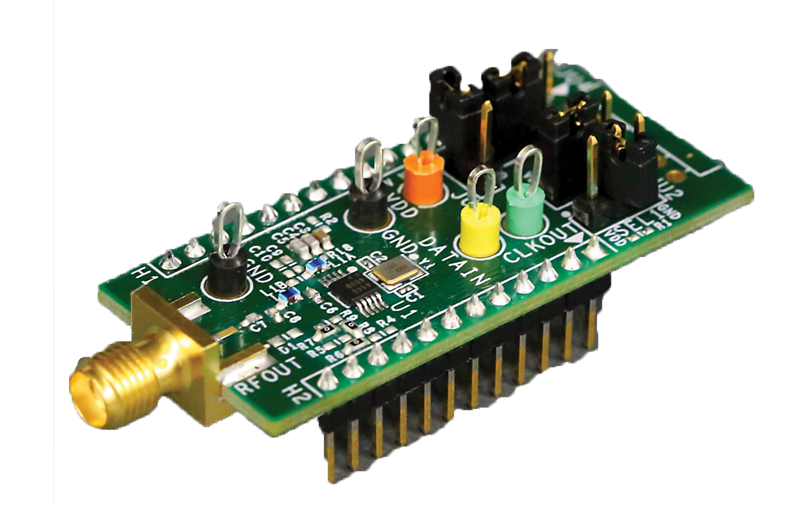

MAX41461EVKIT-315
