MAX3980

不推荐用于新设计

3.125Gbps XAUI四路均衡器

在40英寸背板上获得干净的3.125Gbps XAUI接口

数据手册 (Rev. 3)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 3.125Gbps的四路差分数字数据通道
  • FR4 PCB上跨距达40英寸(1.0m)
  • 接收器均衡降低符号间干扰(ISI)
  • 低功耗，每路通道175mW
  • 待机模式—掉电状态
  • +3.3V单电源
  • 信号检测

MAX3980四均衡器在单个芯片中对四路3.125Gbps的NRZ数据通道针对传输媒介损耗提供补偿。此芯片专为要求减小噪声和抖动的，如用于从MAC到PMD或从MAC到交换机的通信的10吉比特以太网(10GbE)背板连接应用而设计。IEEE®-802.3ae标准规定的XAUI接口应用中，在FR4板上MAX3980地自适应地允许长达40英寸(1.0m) XAUI通路连接距离。

均衡器数据输入和输出为100Ω差分CML。

MAX3980采用44引脚裸露焊盘的QFN封装。MAX3980工作于+3.3V电压时，功耗仅为700mW，每路通道功耗175mW。

应用

  • IEEE 802.3ae XAUI接口(3.125Gbps)
  • InfiniBand® (2.5Gbps)
MAX3980
3.125Gbps XAUI四路均衡器

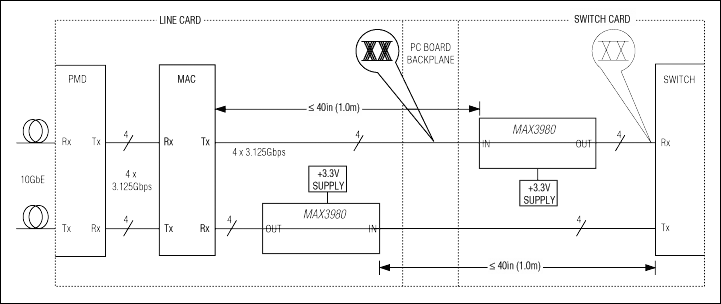

MAX3980：典型应用电路
