MAX3949

11.3Gbps、低功耗、交流耦合激光驱动器

更多 showmore-icon

182mW 10GBASE-LR激光驱动器振幅为1W SFP+ Spec

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
产品模型 2
特性
  • 低功耗
  • 节省电路板面积
    • 小尺寸3mm x 3mm封装
  • 设计灵活性
    • 可编程调制电流,高达85mA (5Ω负载)
    • 可编程偏置电流,高达105mA
    • 可编程输入均衡和输出去加重
  • 安全性
    • 支持SFF-8431 SFP+ MSA和SFF-8472数字诊断
    • 集成视觉保护功能,可屏蔽故障
    • 偏置电流监测器
更多细节
show more Icon

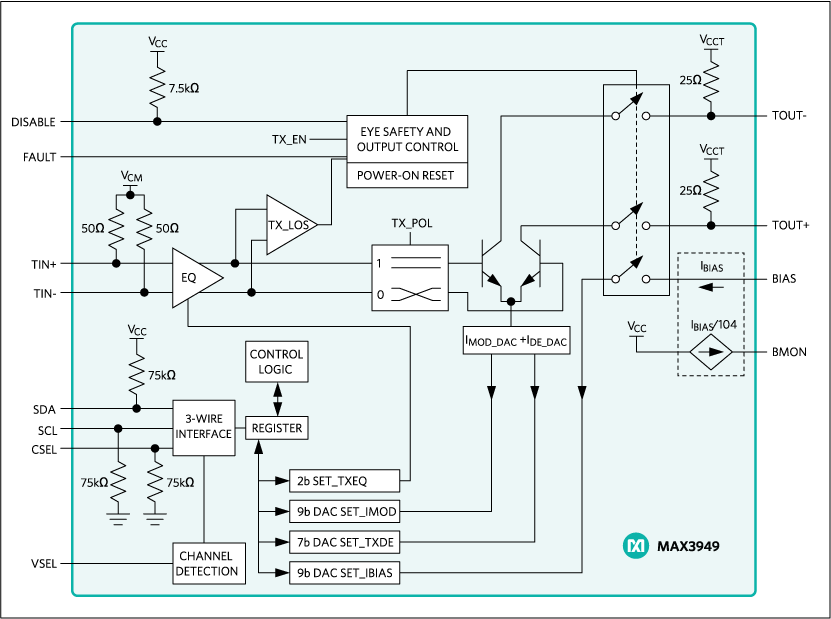

MAX3949是3.3V、多速率、低功耗激光二极管驱动器,设计用于以太网、光纤通道和SONET传输系统,数据速率高达11.3Gbps。该器件优化用于驱动带有25Ω柔性电路的差分发送器光学组件(TOSA)。输出级的独特设计允许使用不匹配的TOSA。

器件采用片上端接,可接收差分交流耦合信号,能够以20ps (20%至80%)的边沿速率为5Ω外部差分负载提供高达85mA的激光器调制电流。器件采用宽带差分信号通路设计,输出端集成背向端接电阻。可使能输入均衡电路,补偿SFP+主机连接器的损耗。集成偏置电路提供高达105mA的可编程激光器偏置电流。可通过单个引脚禁用激光器偏置发生器和激光器调制器。

3线数字接口减少了引脚数量,无需外部元件即可调整输入均衡、极性、输出去加重、调制和偏置电流。器件采用3mm x 3mm、16引脚TQFN封装,-40°C至+95°C扩展级温度范围。

应用

  • 10GBASE-LR SFP+光收发器
  • 10GBASE-LRM SFP+光收发器
  • OC192-SR SFP+ SDH/SONET收发器
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX3949ETE+
  • HTML
  • HTML
MAX3949ETE+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

WAFER FAB

MAX3949ETE+

量产

MAX3949ETE+T

量产

12月 13, 2013

- 1355

MECHANICAL DATASHEET

MAX3949ETE+

量产

MAX3949ETE+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

arrow down

WAFER FAB

MAX3949ETE+

量产

MAX3949ETE+T

量产

12月 13, 2013

- 1355

arrow down

MECHANICAL DATASHEET

MAX3949ETE+

量产

MAX3949ETE+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX3949EVKIT

MAX3949评估板

zoom

MAX3949EVKIT

MAX3949评估板

MAX3949评估板

特性和优点

  • 驱动差分激光器
  • 提供IC软件控制
  • 通过USB或外部电源供电
  • 经过验证的PCB布局
  • 完备安装并经过测试

产品详情

MAX3949评估板(EV kit)是完全安装并经过测试的演示板,用于评估MAX3949交流耦合、1Gbps至11.3Gbps激光驱动器的光特性。控制软件通过USB口与评估板通信,方便地控制IC的所有功能操作。评估板可以完全由USB口供电;也可以由用户提供的3.3V电源供电为IC供电,而USB口为板上微处理器供电。随评估板提供的柔性电缆用于连接激光器。

应用

  • 10GBASE-LR SFP+光收发器
  • 10GBASE-LRM SFP+光收发器
  • OC192-SR SFP+ SDH/SONET收发器
