概览
优势和特点
- 灵活的工作范围
- 1.7V至5.5V输入电压范围
- 0.6V至5.0V可编程输出电压
- 2A最大输出电流
- 100mV最大压差 @ 2A负载
- 关断电流小于1.5µA
- 降低噪声、提高精度
- 在整个负载电流、电源电压和工作温度范围内,DC精度为±1%
- 5.1μVRMS输出噪声,10Hz至100kHz
- 1.3mA静态电流
- > 70dB PSRR @ 10kHz
- 支持易用性和可靠保护
- 采用8µF (最小值)输出电容即可保持稳定工作
- 可编程软启动
- 过流和过热保护
- 输出至输入反向电流保护
- 电源就绪状态指示
- 减小尺寸、提高可靠性
- 3mm x 3mm、14引脚、TDFN封装和2.2mm x 1.37mm、5 x 3焊球、0.4mm焊距、WLP封装。
- -40°C至125°C工作温度范围
产品详情
MAX38904为1.7V–5.5V VIN、低噪声、线性稳压器,提供高达2A输出电流,输出噪声仅为 5.1µVRMS (10Hz至100kHz)。稳压器在较宽输入电压范围下维持±1%输出精度,满载时只需100mV的输入至输出压差裕量。空载下电源电流为1.3mA,与压差无关。

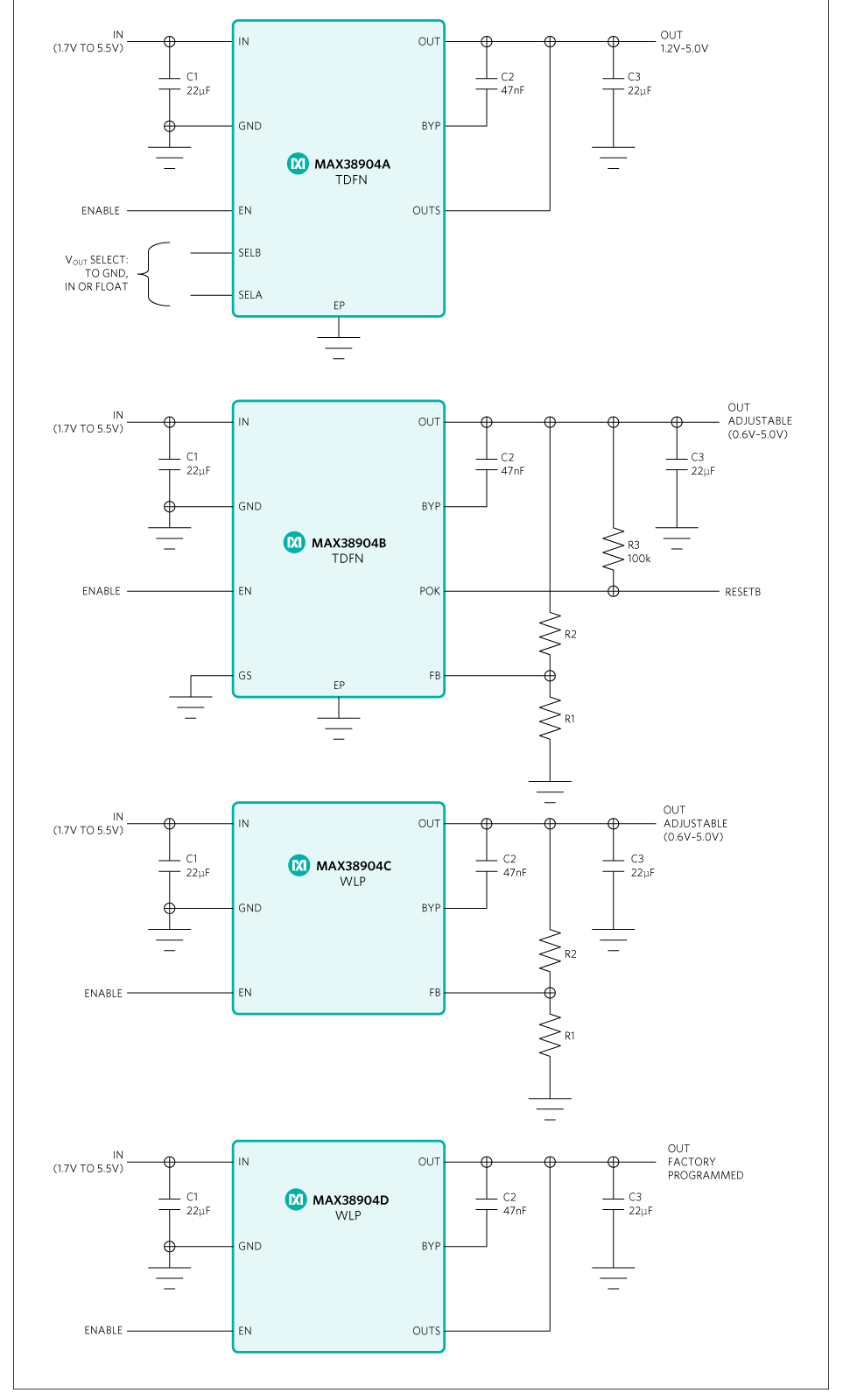

MAX38904B的输出电压可利用两个外部电阻在0.6V至5.0V范围内调节。MAX38904B还提供高电平有效POK信号指示,用于无故障负载启动。
MAX38904A提供9种引脚可选的输出电压:1.2V、1.5V、1.8V、2.5V、3.0V、3.1V、3.3V、4.0V和5V。
MAX38904提供晶圆级封装(WLP)版本,版本后缀为C和D。MAX38904C使用外部反馈电阻调节输出电压;MAX38904D具有工厂预设输出电压,范围为0.7V至5.0V,步长为50mV。
所有版本器件均提供可编程输出软启动、输出过流保护和热过载保护。
MAX38904A/B采用3mm x 3mm、14引脚、TDFN封装,MAX38904C/D采用5 x 3焊球、2.2mm x 1.37mm、0.4mm焊距WLP封装。
应用
- 通信系统、测试设备、医疗设备
- 高端音频系统
- 高分辨率数据采集系统
