MAX3815A

TMDS数字视频均衡器,用于HDMI/DVI电缆

更多 showmore-icon

自动电缆均衡器,理想用于HDMI v1.3 “深色”TMDS视频信号,速率高达2.25Gbps

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
产品模型 2
特性
  • 2.25Gbps (HDMI 1.3)速率下确保性能指标在规定范围内,在低幅度信号源输入下能够改善抖动指标并增强输出驱动
  • 扩展2.25Gbps TMDS接口传输线长度
    • 24 AWG HDMI电缆:0至35米
    • 28 AWG HDMI电缆:0至22米
  • 扩展1.65Gbps TMDS接口传输线长度
    • 24 AWG HDMI电缆:0至40米
    • 28 AWG HDMI电缆:0至28米
  • 支持720p、1080i、1080p、以及36位色彩的1080p HDTV分辨率
  • 支持VGA、SVGA、XGA、SXGA、UXGA以及WUXGA计算机分辨率
  • 全自动化均衡,无需系统控制
  • 3.3V电源供电
  • 功耗0.6W (典型值)
  • 7mm x 7mm、48引脚TQFP无铅封装
更多细节
show more Icon

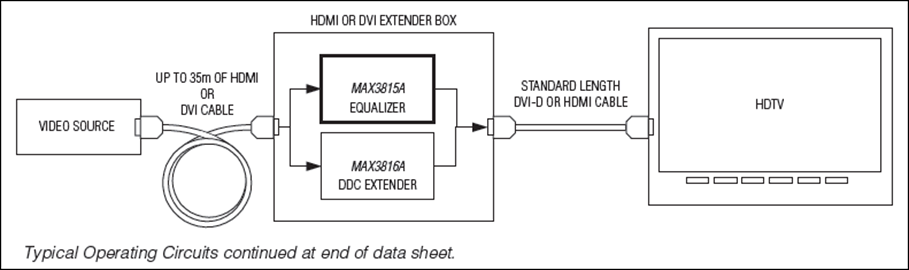

MAX3815A电缆均衡器为DVI™和HDMI™ v1.3电缆传输提供自动补偿,能够使电缆传输距离延伸至40米(1.65Gbps)和35米(2.25Gbps)。MAX3815A设计用于均衡采用最小化传输差分信号(TMDS®)编码格式的信号。

MAX3815A具有4路CML差分输入和输出(3路数据和1路时钟),提供1路信号丢失(LOS)输出,用于指示时钟信号的丢失。输出具有禁止功能,根据LOS的状态芯片能够置于关断模式。对于芯片间的直接通信,输出驱动器可切换到DVI输出规格的一半,以节省功耗并降低EMI。为了使用背向端接电阻以改善信号完整性,可以增大输出驱动电流。对于特定电缆的应用,可以自动或手动控制均衡。

MAX3815A采用7mm x 7mm、48引脚TQFP-EP封装,工作温度范围为0°C至+70°C。

应用

  • 前投HDMI/DVI输入
  • HDMI 1.3深色系统
  • HDMI/DVI-D电缆扩展模块和有源电缆组件
  • 高清晰度电视和显示器
  • LCD计算机监视器
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX3815ACCM+
  • HTML
  • HTML
MAX3815ACCM+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 26, 2016

- 1589A

ASSEMBLY

MAX3815ACCM+

量产

MAX3815ACCM+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 26, 2016

- 1589A

arrow down

ASSEMBLY

MAX3815ACCM+

量产

MAX3815ACCM+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX3815AEVKIT

MAX3815A和MAX3816A评估板

zoom

MAX3815AEVKIT

MAX3815A和MAX3816A评估板

MAX3815A和MAX3816A评估板

特性和优点

  • 支持2.25Gbps、HDMI 1.3深色操作
  • 扩展2.25Gbps TMDS接口的传输线长度
    • 24 AWG HDMI电缆:0至35米
    • 28 AWG HDMI电缆:0至22米
  • 扩展1.65Gbps TMDS接口的传输线长度
    • 24 AWG HDMI电缆:0至40米
    • 28 AWG HDMI电缆:0至28米
  • +3.3V电源供电
  • 包含墙上适配器电源
  • Molex HDMI连接器
  • 完全安装并经过测试

产品详情

MAX3815A评估板(EV kit)是一款完全安装的演示板,提供MAX3815A TMDS®电缆均衡器和MAX3816A DDC扩展器的在系统评估。输入和输出之间的连接采用Molex HDMI™连接器,实现与HDMI电缆之间的直接连接。

DDC信号的SDA和SCL由MAX3816A辅助实现。热插拔检测、+5V、DDC/CEC接地以及CEC只是简单地通过电路板。

电路板由外置墙上适配器供电,该适配器随评估板提供。

应用

  • 前投HDMI/DVI输入
  • HDMI 1.3深色系统
  • HDMI/DVI-D电缆扩展模块和有源电缆组件
  • 高清晰度电视和显示器
  • LCD计算机监视器
