MAX3815

TMDS数字视频均衡器,用于DVI/HDMI电缆

更多 showmore-icon

电缆均衡器IC,可将DVI/HDMI信号传输距离延长到30米

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
特性
  • 可延伸使用DVI, DFP, PanelLink, ADC或HDMI接口的投影仪或监视器的TMDS电缆长度
  • 可以将TMDS接口延伸至以下距离:
    • 24 AWG STP (屏蔽双绞线) DVI电缆,0至50米
    • 28 AWG STP DVI电缆,0至36米
    • 30 AWG STP DVI电缆,0至30米
  • 兼容480i, 480p, 720p, 1080i和1080p DTV分辨率
  • 兼容VGA, SVGA, XGA, SXGA, UXGA计算机分辨率
  • 无需系统控制,在825MHz (1.65Gbps)完全自动均衡至40dB
  • 3.3V电源供电
  • 功耗0.6W (典型值)
  • 7mm x 7mm 48引脚TQFP无铅封装
更多细节
show more Icon

MAX3815电缆均衡器自动为DVI™, HDMI™, DFP, PanelLink®和ADC电缆提供补偿。将电缆可用长度延伸至36米。MAX3815适用于最小化传输差分信号(TMDS®)编码格式的信号进行均衡。

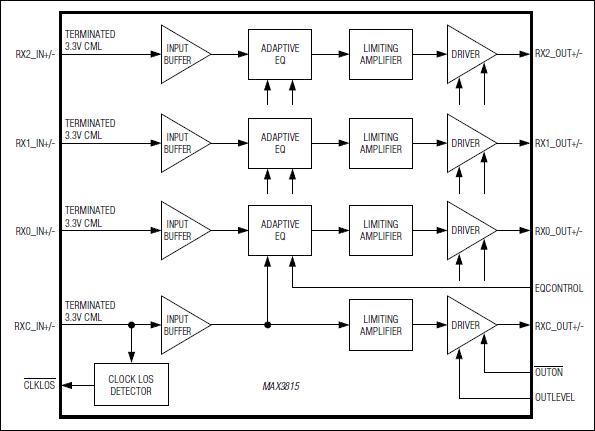

MAX3815具有4路CML差分输入和输出(3路数据和1路时钟)。它还提供1路信号丢失(LOS)输出,指示时钟信号丢失。输出具有禁止功能,可关断均衡器节省功耗。对于芯片间的直接通信,输出驱动器可切换到DVI输出规范的一半,以节省功耗并降低EMI。对于专用的电缆内应用,可以自动或者手动控制均衡。

MAX3815采用7mm x 7mm, 48引脚TQFP-EP封装。工作温度范围为0°C至+70°C。

应用

  • DVI/HDMI电缆扩展模块与有源电缆装配
  • 前面板投影仪DVI/HDMI输入
  • 高清晰度电视和显示器
  • LCD计算机监视器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX3815CCM+D
  • HTML
  • HTML
MAX3815CCM+TD
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 26, 2016

- 1589A

ASSEMBLY

MAX3815CCM+D

量产

MAX3815CCM+TD

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 26, 2016

- 1589A

arrow down

ASSEMBLY

MAX3815CCM+D

量产

MAX3815CCM+TD

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX3815EVKIT-HDMI

MAX3815评估板,用于HDMI电缆

zoom

MAX3815EVKIT-HDMI

MAX3815评估板,用于HDMI电缆

MAX3815评估板,用于HDMI电缆

特性和优点

  • 扩展TMDS接口传输线长度
    • 24 AWG STP (屏蔽双绞线) HDMI电缆:0至50米
    • 28 AWG STP HDMI电缆:0至36米
    • 30 AWG STP HDMI电缆:0至30米
  • +3.3V电源供电
  • 包含墙上适配器电源
  • Molex HDMI连接器
  • 完全安装并经过测试

产品详情

MAX3815评估板(EV kit)是一款完全安装的演示板,提供MAX3815 TMDS®电缆均衡器和MAX3816A DDC扩展器的在系统评估。输入和输出之间的连接采用Molex HDMI™连接器,实现与HDMI电缆之间的直接连接。

DDC信号SDA和SCL由MAX3816A辅助实现。热插拔检测、+5V、DDC/CEC接地以及CEC只是简单地通过电路板。

电路板供电由外置墙上适配器提供,随评估板提供。

应用

  • DVI/HDMI电缆扩展模块与有源电缆装配
  • 前面板投影仪DVI/HDMI输入
  • 高清晰度电视和显示器
  • LCD计算机监视器
