MAX3814: DVI/HDMI TMDS FR-4和电缆均衡器/驱动器 Data Sheet (Rev. 2)2/22/2011PDF821K
概览
优势和特点
- 0.25Gbps至1.65Gbps工作时，825MHz处对FR-4波段微带线和电缆HF损耗的补偿高达15dB
- 符合HDMI 1.3
- 对于825MHz处损耗0至15dB的通道，在1.65Gbps时小于0.2UIP-P残余抖动
- 输入端接电阻：50Ω (每端至VCC) ±10%
- 驱动器输出完全兼容DVI/HMDI TMDS电缆驱动器
- 输出幅度：差分1.05VP-P
- 使能引脚选择正常工作模式或掉电模式
- LEVEL引脚选择输出电流，用于使用或不使用反向端接
- 32引脚TQFP，具有4个通道，任一通道都可作为TMDS数据或时钟信号
- VCC = 3.3V；信号引脚具有5.5V (故障状态下)最高额定电压
产品详情
MAX3814 TMDS™ EQ/驱动器IC补偿FR-4和电缆以及DVI™/HDMI®传输连接器的损耗，提供完全兼容DVI/HDMI TMDS的输出。该器件还可用于DVI/HDMI电缆应用以扩展距离，提高接收端连接器的电缆通道抖动沿裕量。
片上TMDS驱动器工作于标准电流级别，实现典型DVI/HDMI无反向端接收发器，电流提高50%的模式使用200Ω反向端接电阻(非匹配)，以实现10dB回波损耗。典型DVI/HDMI输出驱动器带来连接器和典型高阻(开路) DVI/HDMI Tx输出间的反射问题。可选输出电流(LEVEL引脚)提供部分反向端接选择(例如，差分连接的200Ω)，可减轻反射问题，同时保持共模偏移最小。

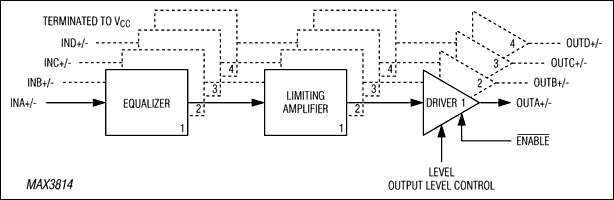

所有4个通道的实现方法都是相同的，允许灵活的电路板布局布线，以适应不同通道顺序的DVI和HDMI连接器，并可以任意分配时钟和数据通道。
MAX3814采用3.3V电源工作，符合DVI/HDMI应用标准，提供5mm x 5mm x 0.1mm、32引脚TQFP封装。
应用
- 电缆TMDS均衡器
- 坞站TMDS均衡器与驱动器
- 笔记本PC TMDS均衡器与驱动器
