MAX3669

不推荐用于新设计

+3.3V、622Mbps、 SDH/SONET激光驱动器，带有电流监测和自动功率控制

低功耗、功能完备的622Mbps激光驱动器

数据手册 (Rev. 6)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • +3.3V或+5.0V单电源供电
  • 电源电流：40mA (+3.3V)
  • 可编程偏置电流：1mA至80mA
  • 可编程调制电流：5mA至75mA
  • 偏置电流和调制电流监控
  • 200ps上升/下降时间
  • 利用故障监控实现自动平均功率控制
  • 符合ANSI、ITU和Bellcore SONET/SDH规范
  • 使能控制
MAX3669
+3.3V、622Mbps、 SDH/SONET激光驱动器，带有电流监测和自动功率控制

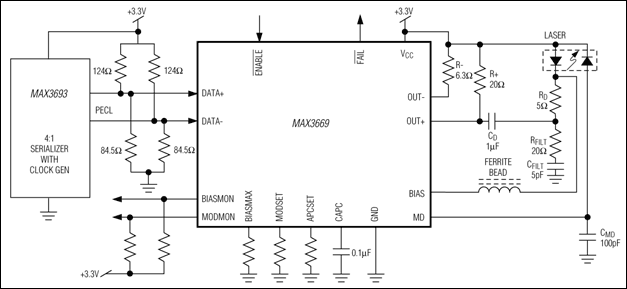

MAX3669：典型应用电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

应用笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
产品 3
MAX3668
+3.3V、622Mbps、SDH/SONET激光驱动器，带有自动功率控制
MAX3690
+3.3V、622Mbps、 SDH/SONET 8:1串行器，带有时钟合成及TTL输入
MAX3693
+3.3V、622Mbps、 SDH/SONET 4:1串行器，带有时钟合成及LVDS输入
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX3669EVKIT

MAX3669评估板

立即购买 更多内容

特性和优点

  • 装配完成且经过测试
  • +3.3V或+5V电源
  • 板载输入端接
  • 对调制和偏置电流进行独立电气监控

产品详情

MAX3669评估套件（EV套件）是一块装配好的演示板，可用于对带有电流监控器和自动功率控制(APC)电路的622Mbps激光驱动器MAX3669进行轻松的光学或电气评估。尽管MAX3669评估套件出厂时为电气配置，但该评估套件还提供了光学操作的配置说明。

应用

  • 622Mbps SDH/SONET接入节点点
  • 激光驱动器发送器
  • 段再生器

MAX3669ETGEVKIT

MAX3669ETG评估板

立即购买 更多内容

特性和优点

  • 经过完全安装与测试
  • +3.3V或+5V运行
  • 板上输入端接
  • 调制电流和偏置电流的独立电气监视

产品详情

MAX3669ETG评估板(EV kit)为装配好的演示板，用于对带有电流监视和自动功率控制(APC)电路的622Mbps激光驱动器MAX3669ETG进行光学、电气评估。MAX3669ETG评估板按电气评估配置，但提供了做光学配置的指示。

应用

  • 622Mbps SDH/SONET接入节点
  • 激光驱动器发送器
  • 段再生器
MAX3669EVKIT
MAX3669评估板
MAX3669ETGEVKIT
MAX3669ETG评估板
