MAX3656

155Mbps至2.5Gbps突发模式激光驱动器

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
特性
  • 多速率工作:155Mbps至2.5Gbps
  • 突发使能/禁止延迟< 2ns
  • 576ns至无限长的突发开通时间
  • 在突发过程中,偏置电流保持时间不定
  • 直流耦合、+3.3V单电源工作
  • 40mA典型电源电流
  • 1mA至70mA可编程偏置电流
  • 10mA至85mA可编程调制电流
  • 带有失效监视器的自动平均功率控制(无需CAPC电容)
  • APC环建立时间≤ 3突发过程
更多细节
show more Icon

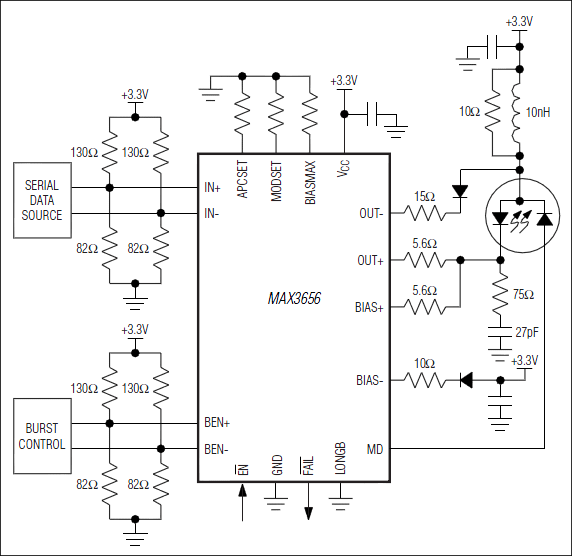

MAX3656为突发模式激光驱动器,工作在数据速率155Mbps至2.5Gbps。激光驱动器允许正射极耦合逻辑(PECL)或电流模式逻辑(CML)数据输入,并为激光二极管提供偏置电流和调制电流。器件可在小于2ns的时间内将激光二极管由完全不能通信(关断)状态转换到全通信(开启)状态(偏置电流和调制电流合适时)。MAX3656激光驱动器和激光二极管之间直流耦合,工作于最低至+3.0V单电源电压。

数字自动功率控制(APC)环可使平均光功率在整个温度范围和工作寿命内保持恒定。APC环可在576ns最小突发开通时间和96ns最小突发关断时间条件下工作;最大突发开通或关断时间没有限制。失效监视器用来指示APC环不能再保持平均功率不变。将突发使能端(BEN)接到高电平,MAX3656就能够用在非突发模式系统(连续模式)中。为节省功率,MAX3656提供使能和禁止功能。调制电流设置范围:10mA至85mA;偏置电流设置范围:1mA至70mA。

MAX3656采用小型、24引脚4mm x 4mm薄型QFN封装,且功耗仅为132mW (典型),不包括偏置电流和调制电流。

应用

  • APON、EPON和GPON上行发送器
  • 光纤到户(FTTH)与光纤到办公室(FTTB)宽带接入系统
  • 无源光网络(PON)发送器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX3656EVKIT

MAX3656评估板

zoom

MAX3656EVKIT

MAX3656评估板

MAX3656评估板

特性和优点

  • 经过完全安装与测试
  • +3.3V单电源工作
  • 支持光学和电气特性评估

产品详情

MAX3656评估板(EV kit)是经过安装的演示电路板,用于评估155Mbps至2.5Gbps激光驱动器MAX3656的光学和电气特性。评估板的光学输出允许连接同轴激光器封装和BIDI封装器件。评估板的电气输出接口使用SMP连接器,可连接至50Ω端接的示波器。

应用

  • APON、EPON和GPON上行发送器
  • 光纤到户(FTTH)与光纤到办公室(FTTB)宽带接入系统
  • 无源光网络(PON)发送器
