特性
- 提供+68dBmV输出功率，且满足DOCSIS 3.1要求
- 覆盖5MHz–204MHz输出带宽
- 双路输出，无需外部RF开关
- 可编程电源模式，允许降低功耗
- 调制解调器输出为+65dBmV满载OFDM配置时的杂散指标高于要求
- 提供两个GPIO，用于SPI总线控制外部RF开关
- 56L 8mm x 8mm x 0.75mm TQFN封装，带裸焊盘
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

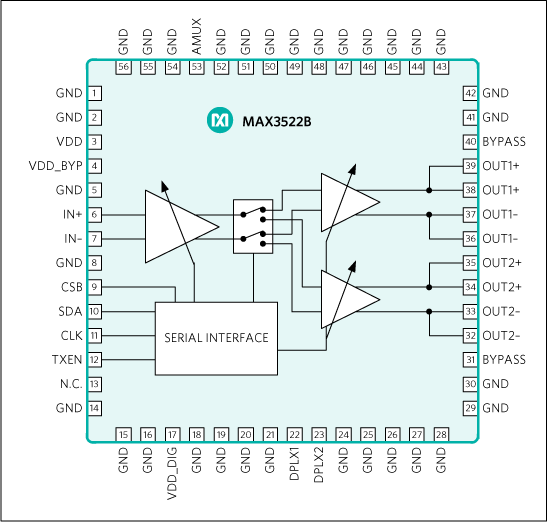

MAX3522B为可编程增益放大器(PGA)，其设计高于DOCSIS 3.1上行传输要求。通过提供双路输出，MAX3522B在两路不同上行带宽之间选择时，无需外部RF开关。PGA满足DOCSIS 3.1杂散限值，在5MHz至204MHz的RF带宽内，任一输出可发送68dBmV组合功率。通过SPI 3线接口，增益可在54dB范围内以1dB为步长进行调节。利用Maxim高电压CMOS工艺使器件能够提供高动态范围，同时最大程度降低+5V电源下的功耗。
MAX3522B采用56引脚、8mm x 8mm x 0.75mm、TQFN封装，工作在0°C至+70°C温度范围。
应用
- 电缆调制解调器(CM)
- 客户端设备(CPE)
- DOCSIS 3.1上行(D3.1 US)
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX3522BCTN+ |
56-TQFN-8X8X0.75
|
|
|
| MAX3522BCTN+T |
56-TQFN-8X8X0.75
|
|
- MAX3522BCTN+
- 引脚/封装图-中文版
-
56-TQFN-8X8X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX3522BCTN+T
- 引脚/封装图-中文版
-
56-TQFN-8X8X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 1
MAX3522BEVKIT
MAX3522B 评估套件
产品详情
MAX3522B评估板(EV kit)简化MAX3522B DOCSIS 3.1上行放大器的测试和评估。评估套件已在工厂完全装配并经过测试。评估套件包括标准50Ω SMA连接器，用于输入和输出，允许在试验台进行快速、方便地评估。
本文件提供评估器件所需的设备清单、功能性验证的测试步骤、评估套件电路说明、电路原理图、评估板元件清单，PCB每层的光绘片。
应用
- 电缆调制解调器(CM)
- 客户端设备(CPE)
- DOCSIS 3.1上行(D3.1 US)
