概览

优势和特点

  • 引脚可选的5kΩ/高阻抗接收器
  • 发送部分为逻辑电平控制的三态输出
  • VL引脚提供对于混合电压系统的兼容性
  • 1Tx/1Rx (MAX3323E)或2Tx/2Rx (MAX3322E)型式
  • 250kbps数据速率
  • 低功耗1µA关断模式
  • 对RS-232 I/O引脚ESD保护
    • ±15kV—人体模型
    • ±8kV—IEC 1000-4-2接触放电
    • ±15kV—IEC 1000-4-2气隙放电

产品详情

MAX3322E/MAX3323E为3.0V至5.5V供电的、符合EIA/TIA-232与V.28/V.24协议的接口芯片,专为低功耗要求、高数据速率及增强的静电释放(ESD)保护的多落点系统设计。所有RS-232输入和输出可防护IEC 1000-4-2气隙放电方法规定的±15kV ESD,IEC 1000-4-2接触放电方法规定的±8kV ESD及用人体模式规定的±15kV ESD。

MAX3322E/MAX3323E具有引脚可选的5kΩ/高阻RS-232接收器。器件在高阻态时可接收数据。在多落点应用中,为保证得到符合RS-232标准的信号,需要设置一个接收器的输出电阻为5kΩ,其它接收器应为高阻状态。由逻辑控制选择功能模式:高阻或RS-232标准负载。为实现到单UART的多路数据输入,需要对发送器使能进行逻辑控制。

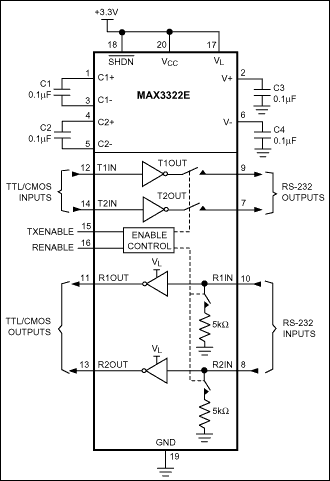

专有的低压降发送输出级可真正实现RS-232性能,它通过两个充电泵工作在3.0V至5.5V电压范围内。3.3V电源下充电泵运行只需四个0.1µF小电容。MAX3322E/MAX3323E数据速率可高达250kbps同时保持RS-232兼容的输出电平。MAX3322E/MAX3323E特有的VL引脚允许其可运行于混合逻辑电压系统中。输入和输出逻辑电平是引脚可编程的,通过VL引脚实现。

MAX3322E是2Tx/2Rx器件,用于标准RS-232模式下的硬件握手;MAX3323E为1Tx/1Rx,适用于大多数多落点应用系统中。

MAX3322E采用微小的TSSOP封装;MAX3323E采用16引脚DIP封装或微小的TSSOP封装。

应用

  • 条码扫描仪
  • 数据分配器
  • 工业数据采集
  • 视频安全系统

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
