MAX3314E

量产

±15kV ESD保护、460kbps、1µA、RS-232兼容收发器

±5V、单Tx/Rx收发器，有效节省电路板空间

Viewing:

概述

为RS-232 I/O引脚提供ESD保护
- ±15kV——人体模型
- ±8kV——IEC 1000-4-2接触放电
- ±15kV——IEC 1000-4-2气隙放电
接收器处于活动状态时关断功耗低至1µA
工作电源电流：30µA
支持460kbps数据速率
8引脚SOT23封装
±3.7V RS-232兼容电平

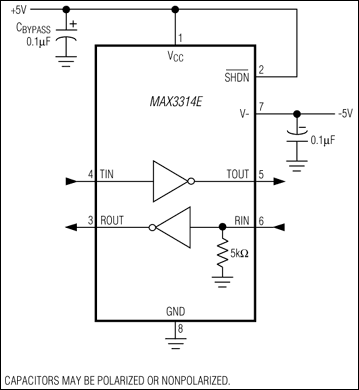

MAX3314E是一款±5V电源供电的EIA/TIA-232兼容接口。它采用直通式架构，具有一个发射器和一个接收器。发射器输出和接收器输入均使用IEC 1000-4-2气隙放电爱到±15kV的保护，使用IEC 1000-4-2接触放电受到±8kV的保护，使用人体模型受到±15kV的保护。

该发射器具有低压差输出级，可在460kbps速率下驱动3kΩ和1000pF负载时提供最低±3.7V的RS-232兼容输出电平。+5V和-5V电压都必须由外部提供。

MAX3314E具有低电平有效SHDN功能，可将电源电流降至1µA。将发射器禁用并进入三态模式，接收器则保持活动状态。

MAX3314E采用8引脚µMAX^®、SOT23和SO封装。

应用

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX3314ECSA+	Small-Outline IC, Narrow (0.15in)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX3314EEKA+T	8-SOT_23-N/A	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX3314EESA+	Small-Outline IC, Narrow (0.15in)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX3314EESA+T	Small-Outline IC, Narrow (0.15in)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX3314EEUA+	Micro-MAX, Thin Shrink Small-Outline	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX3314EEUA+T	Micro-MAX, Thin Shrink Small-Outline	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册
