MAX33012E

+5V、5Mbps CAN收发器,具有±65V故障保护、故障检测和报告、±25V CMR和±40kV ESD保护功能

更多 showmore-icon

业界先进的CAN收发器,具有±40kV ESD故障检测、诊断评估和报告功能

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 集成保护功能提高了稳健性
    • ±65V容错CANH和CANL
    • ±45kV ESD保护(人体模型)
    • ±30kV IEC气隙放电和±12kV IEC接触放电
    • ±25V扩展共模输入范围(CMR)
    • 发送器主导状态超时功能可防止锁定
    • 短路保护限制驱动器电流
    • 热关断
  • 该系列提供灵活的设计选项
    • 提供1.62V至5.5V逻辑电源(VL)(MAX33014E和MAX33015E)
    • 静默模式S可禁用发送器(MAX33011E和MAX33015E)
    • 针对低电流、低摆率和正常模式提供STBY输入(MAX33012E和MAX33014E)
    • LPBK支持远程诊断(MAX33014E和MAX33015E)
  • 故障检测和报告
    • 检测过流、过压和传送失败故障
    • 通过RXD报告错误代码
  • 工作温度范围:-40°C至+125°C
更多细节
show more Icon

MAX33011E/MAX33012E和MAX33014E/MAX33015E是一系列+5V控制局域网(CAN)收发器,集成保护功能,适用于工业应用。针对需要过压保护的设备,这些器件在CAN总线上提供扩展的±65V故障保护。该CAN系列器件还集成了±45kV高ESD HBM保护功能,具有±25V的输入共模范围(CMR),超过了ISO 11898规范要求(-2V至+7V),非常适合不同系统的接地层彼此相对移动的应用。

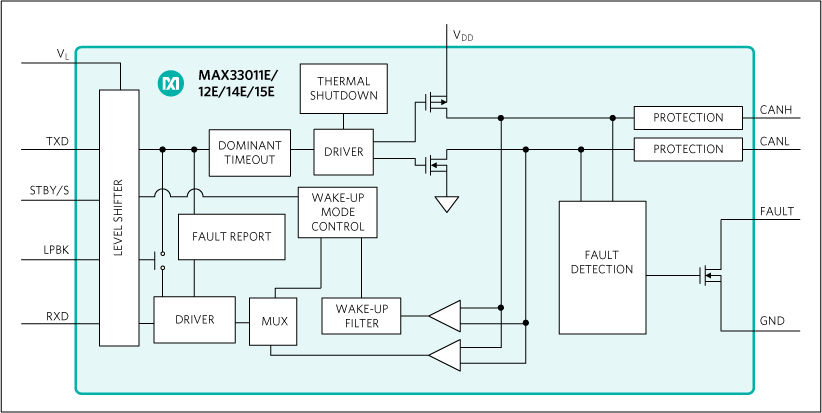

该CAN系列包含故障检测功能,可监控CANH和CANL线路是否存在过流、过压和传送失败等故障。当检测到故障时,FAULT引脚变为高电平,通过本地CAN控制器触发外部中断,并且驱动器和接收器线路处于闲置模式。系统时钟随后驱动TXD引脚,故障代码通过RXD线传回控制器。传送特定故障代码后,根据系统设置本地服务人员将会收到故障提示,从而能够更快地进行故障排除和调试,获得有意义的诊断结果,以减少设备停机时间。此外,该系列还提供多种选项来满足常见的CAN应用要求;包括低电流待机模式、旨在改善EMI性能的低摆率、用于禁用发射器的静默模式、用于与低压控制器接口的低电平转换以及用于远程自诊断的环回模式。

这些器件的额定数据速率高达5Mbps。收发器提供主导状态超时功能,防止因控制器错误或TXD输入故障导致总线锁定。当TXD保持主导状态(低电平)的时间超过tDOM时,驱动器切换到闲置状态,释放总线负荷。

MAX33011E/MAX33012E采用标准8引脚SOIC封装,MAX33014E/MAX33015E采用10引脚TDFN-EP封装。该系列器件的工作温度范围为-40°C至+125°C。

应用

  • 基站
  • 电梯控制
  • 工厂自动化
  • 暖通空调
  • 工业建筑
  • 电网
  • 电源
  • 自动售货机

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX33012EASA+
  • HTML
  • HTML
MAX33012EASA+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

ASSEMBLY

MAX33012EASA+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX33012EASA+

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX33012ESHLD

MAX33011E/MAX33012E评估套件

zoom

MAX33012ESHLD

MAX33011E/MAX33012E评估套件

MAX33011E/MAX33012E评估套件

特性和优点

  • 轻松评估MAX33012E
  • I/O接口兼容性(1.71V至5.5V)
  • 经过验证的PCB布局
  • 兼容Mbed/Arduino平台
  • 装配完成且经过测试

产品详情

MAX33012E扩展板是一款装配完成且经过测试的印刷电路板(PCB),用于演示MAX33012E的功能,MAX33012E是一款控制器局域网(CAN)收发器,具有±25V共模输入范围,提供±65V故障保护和±25kV ESD人体模型(HBM)保护功能。Mbed/Arduino扩展板也可用作独立的评估板。该扩展板具有数字隔离器,用作CAN收发器和控制器接口之间的电平转换器。

应用

  • 基站
  • 电梯控制
  • 工厂自动化
  • 暖通空调
  • 工业建筑
  • 电网
  • 电源
  • 自动售货机
