MAX3250

±50V隔离、3.0V至5.5V供电、250kbps、2 Tx/2 Rx、RS-232收发器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 4
特性
  • ±50V隔离
  • 关断模式下电源电流为20µA
  • 确保250kbps的数据速率
  • /FAULT输出
  • 关断模式下发射器与接收器的输出为高阻态
  • 提供节省空间的SSOP封装
  • 无需电感/变压器,简化了EMI兼容性问题
  • 光隔离收发器的低成本替代产品
  • 电源电压低至3.0V时仍满足EIA/TIA-232标准
更多细节
show more Icon

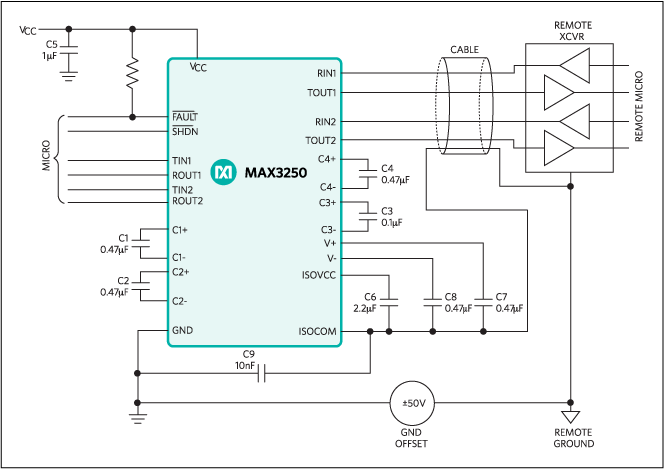

MAX3250为3.0V至5.5V供电、±50V隔离的EIA/TIA-232和V.28/V.24通信接口芯片,可提供高速数据传输。MAX3250为双管芯器件,允许RS-232侧与逻辑侧(ISOCOM与GND)存在±50V的压差,这一特性使其能够工作在具有高共模电压的噪音环境下。如果RS-232线路由于偶然因素被短接到+24V或±48V电源,该特性能够避免芯片损坏。

MAX3250逻辑侧采用3V至5.5V的单电源供电,利用外部±100V的电容将电源从逻辑侧传递到隔离侧。

MAX3250含有两个接收器(Rx)和两个驱动器(Tx),在保证RS-232输出电平的前提下,确保数据速率达250kbps。收发器采用专有的低压差发送输出级,采用3V至5.5V供电时,利用双电荷泵结构提供真正的RS-232性能。/FAULT漏极开路输出在任何一路RS-232输入出现过高的隔离端电压时产生报警信号,这个输出可以驱动一个报警LED或由处理器监视,以防芯片运行在这种条件下。关断模式下接收器输出为高阻态,允许多个接口(IrDA、RS-232、RS-485)连接到同一个UART。

MAX3250提供节省空间的28引脚SSOP封装。

应用

  • 诊断端口
  • 工业控制
  • PC至路由器连接
  • 销售终端机(POS)装置
  • 可编程逻辑控制器
  • 电信设备
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX3250CAI+
  • HTML
  • HTML
MAX3250CAI+T
  • HTML
  • HTML
MAX3250EAI+
  • HTML
  • HTML
MAX3250EAI+T
  • HTML
  • HTML
