MAX3243

1µA电源电流、+3V至+5.5V、真RS-232收发器，带有AutoShutdown

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.10)

PDF

1月 1, 1900 ellipse 中文

1069: 1µA电源电流、+3V至+5.5V、真RS-232收发器，带有AutoShutdown Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 1.00M
Documentation 查看所有文档
产品模型 16
特性
  • 集成电荷泵电路简化了电源要求
    • 无需±12V电源
    • 采用+3.3V或+5V单电源供电
  • 关断模式下的电源电流为1µA，节省功耗
    • 接收器输入处于无活动状态持续30μs后，使能自动关断功能
    • 针对关断模式提供软件控制选项
更多细节
show more Icon

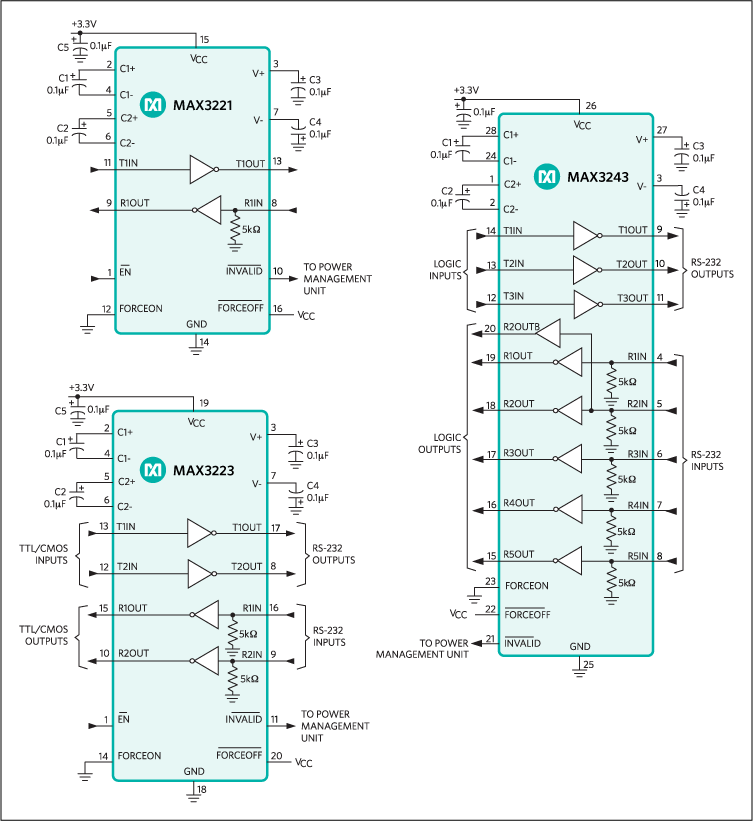

MAX3221/MAX3223/MAX3243采用Maxim开创性的AutoShutdown™功能，可实现1µA的电源电流。当MAX3221/MAX3223/MAX3243未在其接收器输入端检测到有效信号电平时，板载电源和驱动器关闭。如果RS-232电缆断开连接或所连外设的发射器关闭，都会出现这种情况。若对任何RS-232接收器输入端施加有效电平，系统会再次开启。

MAX3221/MAX3223/MAX3243在3.3V工作电压下仅需0.1µF电容，支持+3.0V至+5.5V的输入电压范围。

专有的高效双电荷泵电源与低压降发射器相结合，采用+3.0V至+5.5V单电源供电，提供真正的RS-232性能。

MAX3221是20引脚双驱动器/双接收器MAX3223的单驱动器/单接收器16引脚SSOP版本。

MAX3243是一款3驱动器/5接收器、互补输出始终保持有效的接收器，用于外部监控，采用各种28引脚封装。相关封装选项，请参阅订购信息表。



应用

  • 电池供电设备
  • 手持式设备
  • 外设
  • 便携式诊断设备
Show More Arrow image
