MAX3227E

±15kV ESD保护、1µA、1Mbps、3.0V至5.5V、RS-232收发器，提供AutoShutdown Plus

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.11)

PDF

1月 1, 1900 ellipse 中文

1847: ±15kV ESD保护、1µA、1Mbps、3.0V至5.5V、RS-232收发器，提供AutoShutdown Plus Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 2.00M
Documentation 查看所有文档
IBIS 模型 MAX3227E IBIS Model Download 2.73MB
产品模型 16
特性
  • 针对空间受限的应用：
    • MAX3228E/MAX3229E：±15kV ESD保护、+2.5V至+5.5V RS-232收发器，采用UCSP™封装
    • MAX3222E/MAX3232E/MAX3241E/MAX3246E：±15kV ESD保护、电流低至10nA、+3.0V至+5.5V、高达1Mbps、真正的RS-232收发器（MAX3246E采用UCSP封装）
  • 针对低压或数据线应用：
    • MAX3380E/MAX3381E：+2.35V至+5.5V、1µA、2Tx/2Rx RS-232收发器，具有±15kV ESD保护I/O和逻辑引脚
更多细节
show more Icon

MAX3224E/MAX3225E/MAX3226E/MAX3227E/MAX3244E/MAX3245E均为3V电源供电的EIA/TIA-232和V.28/V.24通信接口，具有自动关断/唤醒功能、高数据速率和增强型静电放电(ESD)保护。所有发射器输出和接收器输入均使用IEC 1000-4-2气隙放电受到±15kV的保护，使用IEC 1000-4-2接触放电受到±8kV的保护，并使用人体模型受到±15kV的保护。

所有器件均采用Maxim开创性的AutoShutdown Plus™功能，可实现1µA的电源电流。当RS-232电缆断开连接或所连外设的发射器处于非活动状态，并且驱动发射器输入的UART处于非活动状态超过30秒时，这些器件会自动进入低功耗关断模式。当任何发射器或接收器输入端检测到有效转换时，这些器件会再次开启。AutoShutdown Plus无需更改现有的BIOS或操作系统也能实现节电。

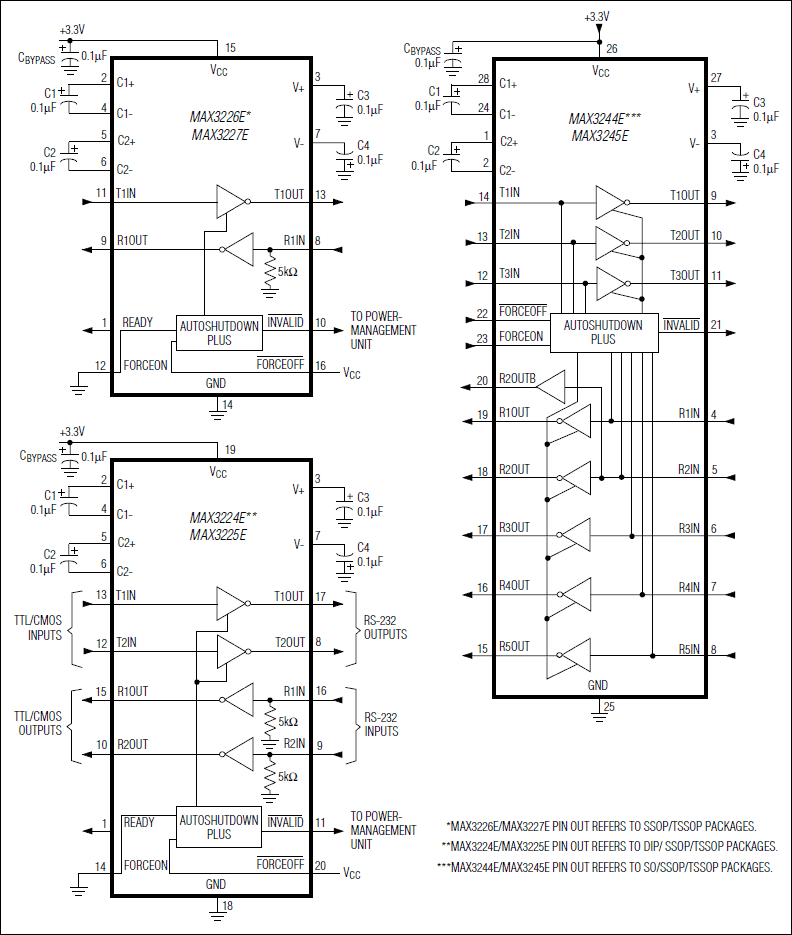

MAX3225E/MAX3227E/MAX3245E还具有MegaBaud™工作模式，支持1Mbps的高速应用，例如与ISDN调制解调器进行通信。MAX3224E/MAX3226E/MAX3244E可保证以250kbps速率运行。这些收发器配备专有的低压差发射器输出级，可利用双电荷泵通过+3.0V至+5.5V电源实现真正的RS-232性能。电荷泵仅需要四个0.1µF的小电容即可在3.3V电源下工作。MAX3224E–MAX3227E具有逻辑电平输出(READY)，当电荷泵正在调节且器件准备开始传输时，该输出有效。

所有器件均采用节省空间的TQFN、SSOP和TSSOP(MAX3224E/MAX3225E/MAX3244E/MAX3245E)封装。



应用

  • 汽车电子
  • 电池供电设备
  • 蜂窝电话
  • 手持式设备
  • 笔记本电脑、小型笔记本电脑和掌上型电脑
  • 外设
  • 打印机
Show More Arrow image
file 查看数据手册 (Rev.11)
Documentation 查看所有文档
IBIS 模型 MAX3227E IBIS Model Download 2.73MB
产品模型 16
