MAX3186

量产

±15kV ESD保护、符合EMC标准、230kbps RS-232串口，适用于调制解调器

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 增强型ESD保护：
    • ±15kV——人体模型
    • ±8kV——IEC 1000-4-2，接触放电
    • ±15kV——IEC 1000-4-2，气隙放电
  • ESD事件期间不会发生闩锁
  • 20引脚SSOP或SO封装
  • 支持230kbps数据速率
  • 直通式引脚排列
  • 完整的DCE串行端口

MAX3186是一款完整的DCE RS-232串行端口，旨在满足欧洲共同体严格的ESD要求。所有发射器输出和接收器输入均使用IEC 1000-4-2气隙放电受到±15kV的保护，使用IEC 1000-4-2接触放电受到±8kV的保护，并使用人体模型受到±15kV的保护。

MAX3186具有五个RS-232发射器、三个RS-232接收器，无电荷泵，优化了在调制解调器应用中的工作性能。该器件支持230kbps的数据速率，与常用软件兼容，可用于与个人计算机通信。IDD和ISS的电源电流小于300µA，而ICC的电源电流小于1mA。

MAX3186采用SO封装，以及可进一步减少电路板空间的小型SSOP封装。



应用

  • 符合IEC 1000-4-2标准的设备
  • 仪器仪表
  • ISDN调制解调器
  • 调制解调器
MAX3186
±15kV ESD保护、符合EMC标准、230kbps RS-232串口，适用于调制解调器

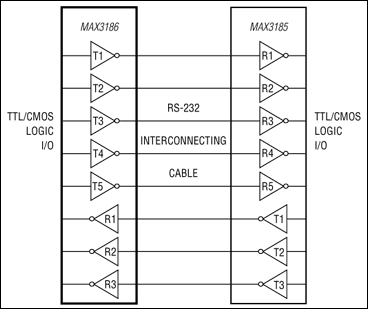

MAX3186：典型工作电路
