MAX3140

量产

SPI/MICROWIRE兼容的UART，集成真正失效保护的RS-485/RS-422收发器

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 在单个28引脚QSOP封装中集成UART和RS-485/RS-422收发器
  • SPI/MICROWIRE兼容接口省去了微控制器I/O引脚
  • 真正的故障安全接收器输出消除了复杂的网络端接
  • 引脚可编程RS-485/RS-422特性
    • 半/全双工操作
    • 提供摆率限制以降低EMI
    • 115kbps/500kbps/10Mbps数据速率
    • 用于双绞线极性反转的接收器/发射器相位
  • 全功能UART
    • 使用3.6864MHz晶体时可编程波特率高达230k
    • 8字接收FIFO充分减少了处理器开销
    • 9位地址识别中断
  • 支持总线连接多达256个收发器
  • 硬件关断模式低至20µA
  • 硬件/软件兼容MAX3100和MAX3089

MAX3140是完整的通用异步收发器(UART)和真正的故障安全RS-485/RS-422收发器，集成在单个28引脚QSOP封装中，适用于空间、成本和功耗受限的应用。MAX3140具有SPI™/QSPI™/MICROWIRE™兼容串行接口，省去了额外的电路板空间和微控制器(µC)I/O引脚。其可通过引脚编程，以用于所有RS-485/RS-422网络中的配置。

MAX3140包含具有真正故障安全电路的单个RS-485/RS-422驱动器和接收器，可在接收器输入开路或短路时确保接收器输出为逻辑高电平。此功能无需复杂的端接即可提供防故障能力。MAX3140通过软件可选方式控制半双工或全双工操作、数据速率、压摆率以及发射器和接收器相位。RS-485驱动器压摆率可编程，以有效减少EMI，并产生115kbps、500kbps和10Mbps的最大数据速率。独立的发射器/接收器相位控制功能支持通过软件校正双绞线极性反转。具有1/8单位负载接收器输入阻抗，支持总线连接多达256个收发器。

MAX3140的UART包含一个源自外部晶体的振荡器电路，以及一个波特率发生器，具有软件可编程的分频比，适用于从300到230k的所有常见波特率。该UART具有一个可充分减少处理器开销的8字深接收FIFO，并提供具有四个可屏蔽源的灵活中断功能，包括对9位网络的地址识别。提供两条用于硬件握手的控制线——一条输入和一条输出。

MAX3140采用+5V单电源供电，接收器处于活动状态时的典型电流消耗仅为645µA。硬件调用的关断模式将电源电流降为低至20µA。UART和RS-485/RS-422功能可以一起使用或独立使用，因为这两个功能仅共用电源和接地连接（MAX3140与MAX3100和MAX3089硬件和软件兼容）。



应用

  • 嵌入式系统
  • HVAC与楼宇控制
  • 工业控制局域网
  • 智能仪表
  • 销售终端机(POS)设备
  • 用于EMI敏感应用的收发器
MAX3140
SPI/MICROWIRE兼容的UART，集成真正失效保护的RS-485/RS-422收发器

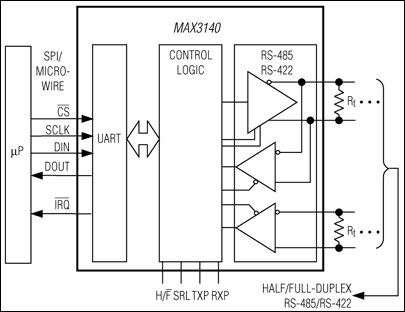

MAX3140：典型应用电路
