MAX3109
MAX3109
量产双通道串行UART,带有128字FIFO
业内最先进的双端口SPI/I²C UART,提高系统设计灵活性
- 产品模型
- 2
Viewing:
产品详情
- 将SPI/MICROWIRE或I2C微处理器总线桥接到异步接口,例如RS-485、RS-232或IrDASM
- SIR和MIR兼容IrDA编码器/解码器
- 线路噪声指示确保数据链路的完整性
- 128字缓存器和自动控制功能有助于减轻微控制器负荷
- /RTS_和/CTS_ Flow自动流控制
- XON/XOFF自动软件流控制
- 9位多点模式数据滤波
- 特殊字符检测
- 基于GPIO的字符检测
- 两个定时器连接至GPIO
- 8个灵活GPIO具有20mA驱动能力
- 节省电路板面积
- TQFN (5mm x 5mm)封装
- 单芯片集成双UART
- 快速数据率允许不同接口标准下的最大系统灵活性
- 24Mbps (最大值)数据率
- 高分辨率可编程波特率
- SPI时钟速率高达26MHz
- 快速模式可支持高达1MHz的I2C通信
- 集成内部振荡器,无需外部振荡器、降低BOM成本
- 集成PLL和分频器
- 电源管理控制最大程度地降低便携产品功耗
- 1.71V至3.6V供电范围
- 关断和自动休眠模式
- 关断电流仅为1µA
- 控制器和收发器接口提供灵活的逻辑电平转换,确保系统兼容性
- 寄存器兼容MAX3107、MAX3108和MAX148301

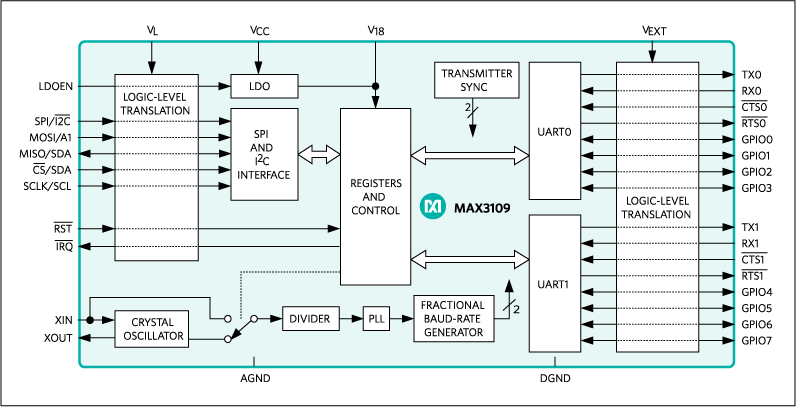

MAX3109先进的双通道通用异步收发器(UART)具有128字收发先进/先出(FIFO)堆栈和高速SPI™或I²C控制器接口。2倍速和4倍速模式允许工作在最高24Mbps数据速率。锁相环(PLL)和分数波特率发生器允许灵活设置波特率、选择参考时钟。
利用收发器和控制器接口的独立电平转换器,可轻松连接采用不同电源供电的微控制器、FPGA和收发器。
带有可选择FIFO中断的自动硬件、软件流控制能够从主控制器接管低级操作,减轻处理器负荷。自动半双工收发器控制可编程建立、保持时间,从而允许MAX3109支持PROFIBUS-DP等高速通信系统。128字FIFO具有先进的FIFO控制功能,减轻主处理器的数据流管理负荷。
MAX3109提供32引脚TQFN (5mm x 5mm)封装,工作在-40°C至+85°C扩展级温度范围。
应用
- 汽车信息娱乐系统
- 手持式设备
- HVAC或楼宇控制
- 医疗系统
- 销售终端(POS)
- 电表
- 可编程逻辑控制器(PLC)
参考资料
数据手册 1
可靠性数据 1
设计笔记 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX3109ETJ+ | 32-LFCSP-5X5X0.75 | ||
MAX3109ETJ+T | 32-LFCSP-5X5X0.75 |
