MAX2851

5GHz、5通道MIMO接收器

更多 showmore-icon

用于无线HD视频(WHDI)的高性价比RF设计方案,支持更远的传输距离和更好的视频接收性能

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 5GHz、5x MIMO下行链路接收器、单通道上行链路IEEE 802.11a发送器
  • 4900MHz至5900MHz工作频率范围
  • 接收器内置LO
  • 4.5dB Rx噪声系数
  • 70dB Rx增益控制范围,具有数字可控的2dB步长
  • 60dB动态范围的接收器RSSI
  • RF宽带接收器RSSI
  • 可编程20MHz/40MHz Rx I/Q低通通道滤波器
  • -5dBm发送功率(54Mbps OFDM)
  • 31dB Tx增益控制范围,具有数字可控的0.5dB步长
  • Tx/Rx I/Q误差和LO泄漏检测及调节
  • 可编程20MHz/40MHz Tx I/Q低通抗混叠滤波器
  • 模拟复用器,用于PA功率检测
  • PA通/断控制
  • Σ-Δ N分数PLL,具有76Hz分辨率
  • 单片低噪声VCO,相位噪声为-35dBc
  • 4线SPI数字接口
  • I/Q模拟基带接口
  • 数字Tx/Rx模式控制
  • 内置数字温度传感器读取电路
  • 完整的基带接口
  • 数字Tx/Rx模式控制
  • +2.7V至+3.6V电源电压

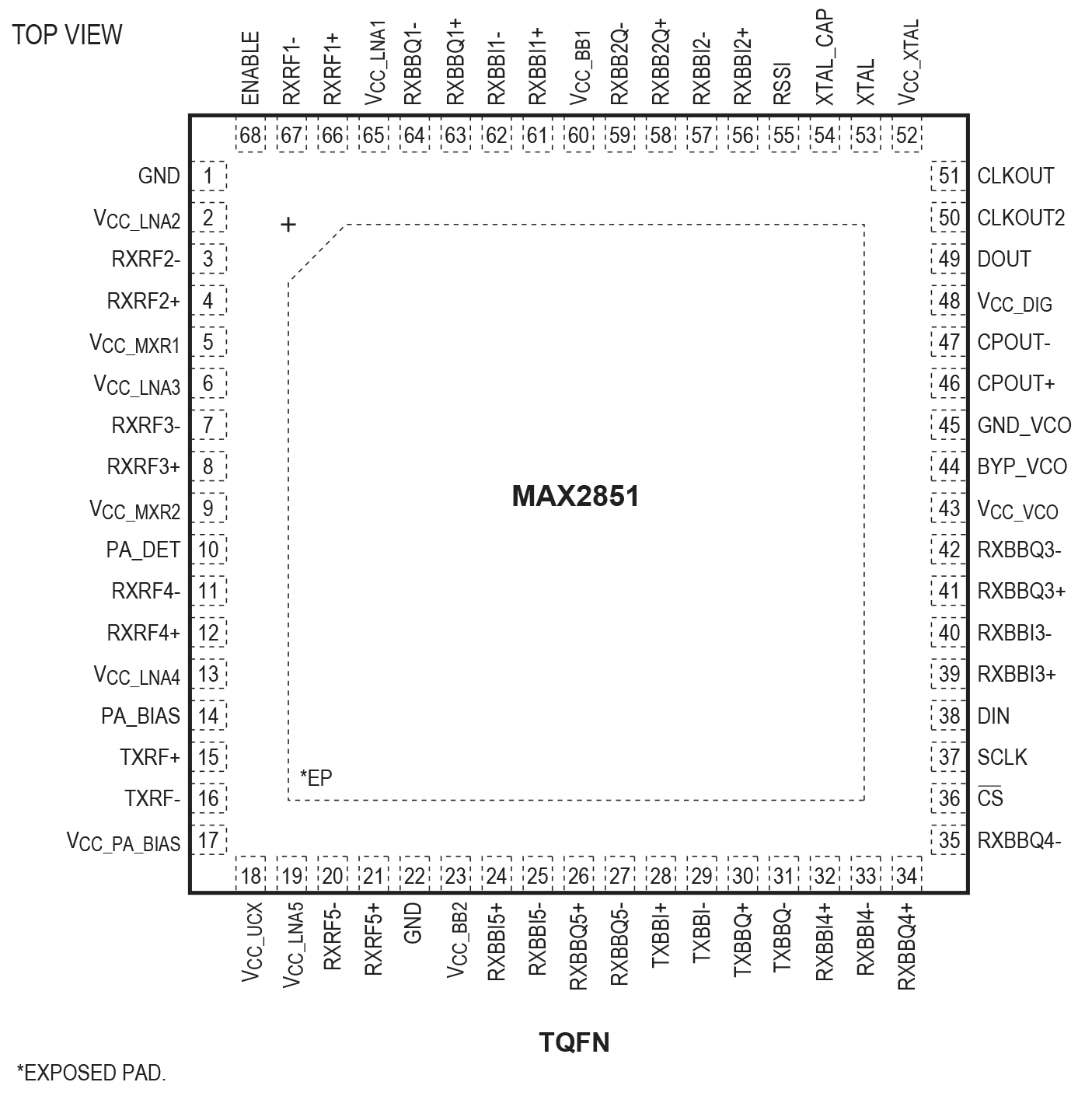

  • 小尺寸、68引脚TQFN封装(10mm x 10mm)
更多细节
show more Icon

MAX2851是一款单芯片、5通道RF接收器IC,针对5GHz无线HDMI™应用设计。IC包括构建完整的5通道MIMO RF接收器所需要的全部电路以及晶体振荡器,提供完全集成的接收通道、VCO、频率合成器和基带/控制接口。器件包含具有快速建立时间的Σ-Δ RF合成器,可编程频率步长约为76Hz。该款IC还集成了片上I/Q幅度和相位误差校准电路。接收器包括通道内RSSI和RF RSSI。

器件内置滤波器,用于接收器I/Q基带信号通道选择,支持20MHz和40MHz RF通道。基带滤波和Rx信号通道经过优化,能够满足苛刻的WHDI要求。下变频器本振用于所有接收通道。

反向链路控制通道采用片上5GHz OFDM发送器,与MIMO接收器共用RF合成器和LO发生器。外部PA的动态通/断控制通过可编程精密电压实现。模拟复用器将外部PA功率检测电压切换到RSSI引脚。

MIMO接收器采用小尺寸、68引脚TQFN、无铅塑料封装,带有裸焊盘。

应用

  • 5GHz波束监控接收器
  • 5GHz FDD回程与WiMax™
  • 5GHz MIMO接收器,支持5路数据流
  • 5GHz无线HDMI (WHDI™)

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX2851ITK+
  • HTML
  • HTML
MAX2851ITK+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

WAFER FAB

MAX2851ITK+

量产

MAX2851ITK+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

arrow down

WAFER FAB

MAX2851ITK+

量产

MAX2851ITK+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX2851EVKIT

MAX2851评估板

zoom

MAX2851EVKIT

MAX2851评估板

MAX2851评估板

特性和优点

  • 板载线驱动器和电压基准
  • 所有RF和基带端口采用50Ω SMA连接器
  • 可从以下网址下载PC控制软件www.maximintegrated.com.cn

产品详情

MAX2851评估板(EV kit)简化MAX2851在4.9GHz至5.9GHz ISM频带下802.11a应用中的接收和发送性能测试。评估板为所有RF和基带输入与输出提供50Ω SMA连接器。提供差分至单端及单端至差分转换线驱动器,将差分I/Q基带输入和输出转换为单端。
