MAX2667

量产

GPS/GNSS超低噪声系数LNA

业内噪声系数最低的GPS LNA，提供高增益和高线性度，微型封装

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高功率增益：19dB (MAX2667)
  • 超低噪声系数：0.65dB
  • 集成50Ω输出匹配电路
  • 低电源电流：4.1mA (MAX2667)
  • 较宽的电源电压范围：1.6V至3.3V
  • 较少的材料清单：2个电感、3个电容和1个电阻
  • 小尺寸封装：0.86mm x 1.26mm
  • 薄外形：0.65mm
  • 0.4mm焊球间距的晶片级封装(WLP)

MAX2667/MAX2669是高增益、低噪声放大器(LNA)，设计用于GPS L1、Galileo和GLONASS应用。器件采用Maxim先进的SiGe工艺，在提供高增益和超低噪声系数的同时，使输入参考1dB压缩点以及三阶截点最大化。

器件采用+1.6V至+3.3V单电源供电，MAX2667优化于低电流设计、MAX2669优化于高线性度设计。关断模式下，器件的电源电流降至10µA以下。器件采用超小尺寸、无铅并符合RoHS标准的0.86mm x 1.26mm x 0.65mm晶片级封装(WLP)。

应用

  • 汽车导航
  • 航空电子
  • 带有GPS的蜂窝电话
  • 定位移动设备
  • 笔记本PC/超便携移动PC
  • 个人导航设备(PND)
  • 娱乐终端，舰队导航
  • 远程信息处理(物品跟踪和库存管理)
  • 手表
MAX2667
GPS/GNSS超低噪声系数LNA

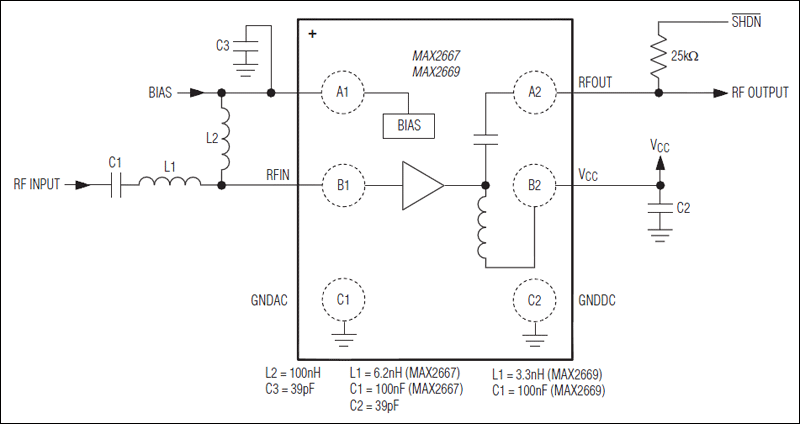

MAX2667、MAX2669：典型应用电路
