MAX25630

量产

4x24 Automotive LED Matrix Driver with UART Interface

Flexible and Fast—Enables Matrix/Pixel Automotive Lighting up to 72mA

数据手册 (Rev. 0) 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • Flexible Configuration
    • Programmable Multiplex Ratio Between 4:1 and 1:1
    • Integrated Column Drivers
    • Programmable Dither for Enhanced Resolution
    • Optional Individual Programmable Delays
    • Optional Pseudorandom Spread-Spectrum on Each Output
  • 24 Row Drivers
    • Up to 72mA Peak Output Current
    • Very Narrow Minimum Current Pulse for Maximum Dimming Ratio
    • Optional Ghosting Elimination
  • ASIL B Compliant
    • Shorted or Open LEDs
    • Programmable VLED Overvoltage Detection
    • SNK_ to SNK_ Shorts
    • Shorted SNK_ or SRC_ to GND
    • ISET Out of Range
    • Internal Clock Out-of-Range Detection
    • Bandgap Reference Out of Range
    • CRC on Internal Memory Contents
    • Thermal Warning/Shutdown
  • FB Output to Control External DC-DC Converter
  • UART Interface
  • VSYNC Synchronization Input
  • 48-Lead TQFN and TSSOP Packages
  • AEC-Q100 Grade 1
MAX25630
4x24 Automotive LED Matrix Driver with UART Interface

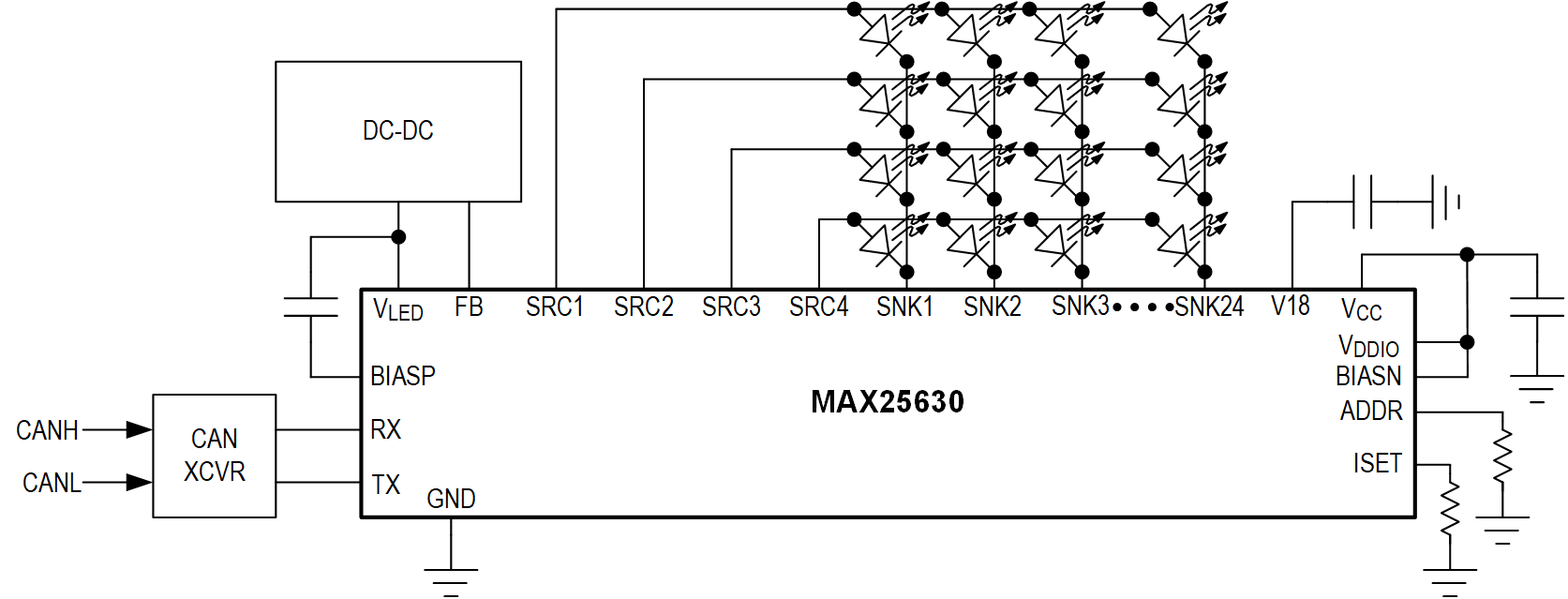

MAX25630 Simplified Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
MAX25500
推荐新设计使用 4 x 24汽车级LED矩阵驱动器
MAX25503
推荐新设计使用 4 x 24 Automotive LED Matrix Driver
MAX25505
推荐新设计使用 4 x 24 Automotive LED Matrix Drivers with ASIL Features
