MAX25610A

同步、降压和升/降压LED驱动器/DC-DC转换器

更多 showmore-icon

汽车级LED驱动器,集成MOSFET和内部电流检测,驱动高达3A LED电流

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 支持汽车应用:AEC-Q100认证
  • 高度集成最大程度减少BOM,节省空间和成本
    • 5V至36V较宽输入电压范围,支持升/降压LED驱动器应用
    • 2.2MHz开关频率选项减小电感尺寸
    • 内部电流检测选项降低成本
    • 集成高边和低边开关MOSFET
    • 带有模拟控制电压的PWM调光最大程度减少调光所需的附加元件
  • 较宽调光比支持高对比度
    • 模拟和PWM调光
  • 多拓扑架构提供高灵活性
    • 降压型LED驱动器,适用于汽车电池供电的1至2颗LED应用

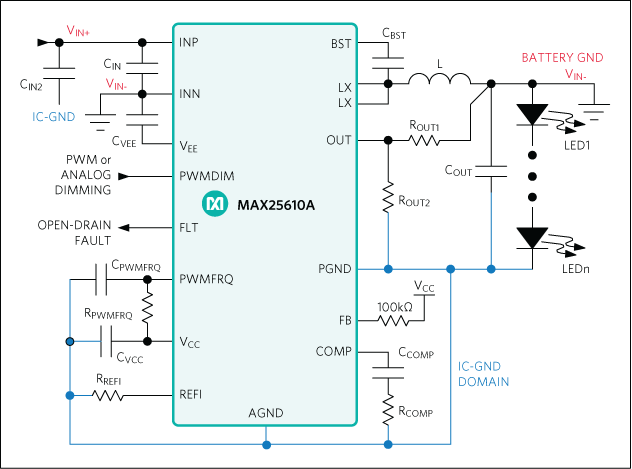

    • 反相升/降压型LED驱动器,适用于汽车电池供电的3至5颗LED
  • 保护功能和较宽温度范围提高系统可靠性
    • -40°C至+125°C工作温度范围
    • 短路、过压和热保护
    • 低电平有效FLT标识指示故障
更多细节
show more Icon

MAX25610A/MAX25610B为完全同步LED驱动器,提供恒流输出,以驱动高功率LED。MAX25610A/MAX25610B集成2个60mΩ功率MOSFET,适用于同步操作,最大程度减少外部元件。灵活的配置支持降压、反相升/降压、升压转换。器件采用电流模式控制,提供快速瞬态响应,简化环路稳定。MAX25610A/MAX25610B包括逐周期限流、输出过压保护(OVP)、灯串开路保护、输出短路保护(SCP)和热关断。

在LED驱动器应用中,MAX25610A/MAX25610B可通过REFI引脚实现LED电流模拟调光,以及通过PWMDIM引脚实现PWM调光。PWMDIM为高时使能开关,PWMDIM为低时禁止开关,两个MOSFET关断。PWMDIM引脚的模拟编程支持内置数字调光功能,调光频率可由PWMFRQ引脚选择。

MAX25610A/MAX25610B包括2个5V调节器。VCC和AGND之间经过稳压的5V用于IC偏置、REFI和PWMFRQ编程。VEE和INN之间的另一个经过稳压的低电流5V用于模拟PWMDIM和FLT上拉。PWMDIM和FLT均以INN为基准,方便系统接口。MAX25610A的开关频率内部设置为400kHz,MAX25610B设置为2.2MHz。器件具有内置扩频,以降低EMI噪声。支持外部和内部电流检测,LED电流精度分别为±3%和±6%。

MAX25610A/MAX25610B非常适合要求高电压输入的汽车应用,可承受高达40V的抛负载事件。器件也可用作DC-DC转换器,利用FB输入作为输出分压器的反馈。MAX25610A/MAX25610B采用热增强、16引脚TSSOP-EP封装和16引脚TQFN封装。器件工作在-40°C至+125°C汽车级温度范围。

设计方案:灵活的汽车LED驱动器新品类 ›

应用

  • 汽车照明应用
  • 工业照明应用

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX25610AATE/VY+
  • HTML
  • HTML
MAX25610AATE/VY+T
  • HTML
  • HTML
MAX25610AATEY+
  • HTML
  • HTML
MAX25610AATEY+T
  • HTML
  • HTML
MAX25610AAUE+
  • HTML
  • HTML
MAX25610AAUE+T
  • HTML
  • HTML
MAX25610AAUE/V+
  • HTML
  • HTML
MAX25610AAUE/V+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX25610BEVKIT

MAX25610B评估套件

zoom

MAX25610BEVKIT

MAX25610B评估套件

MAX25610B评估套件

特性和优点

  • 输入电压范围:5V至18V
  • 演示模拟调光控制、数字调光控制
  • 演示外部和内部电流检测
  • 演示LED短路和开路保护
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX25610B评估套件(EV套件)设计可靠,用于评估MAX25610B汽车高压、高亮度LED (HB LED)控制器。该评估套件设置为降压配置,可在5V至18V直流电源电压范围内工作。该评估套件配置为向一串LED提供高达3A的电流。该串的总电压在3V至6V之间变化。LED灯串的阳极应连接到LEDBK+端子,阴极应连接到LEDEXTBK-端子(用于外部检测)和LEDBK-(用于内部检测)。



应用

  • 汽车照明应用
  • 工业照明应用

MAX25610EVKIT

MAX25610A评估套件

zoom

MAX25610EVKIT

MAX25610A评估套件

MAX25610A评估套件

特性和优点

  • 输入电压范围:5V至18V
  • 演示模拟调光控制、数字调光控制
  • 演示外部和内部电流检测
  • 演示LED短路和开路保护
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX25610评估套件(EV套件)设计可靠,用于评估MAX25610A汽车高压、高亮度LED (HB LED)控制器。该评估套件设置为降压-升压配置,可在5V至18V直流电源电压范围内工作。该评估套件配置为向一串LED提供高达1.1A的电流。该串的总电压在3V至16V之间变化。LED串的阳极应连接至LED+端子,阴极应连接至LEDEXT-端子。



应用

  • 汽车照明应用
  • 工业照明应用
