MAX25600

同步、高压、4开关、升/降压LED控制器

更多 showmore-icon

汽车应用、高压、无缝升/降压LED驱动器,效率超过95%

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 支持汽车应用:AEC-Q100认证
  • 高度集成最大程度降低BOM,用于高亮度LED驱动器,节省空间、降低成本
    • 5V至60V宽输入电压范围
    • H桥单电感升/降压架构
    • 恒流和恒压调节
    • 28引脚TSSOP封装,带EP焊盘;28引脚(5mm x 5mm) TQFN封装,带EP焊盘
  • 较宽调光比支持高对比度
    • 模拟和PWM调光
    • 无闪变PWM调光,带扩频
    • 集成pMOS调光FET栅极驱动
    • 200Hz板载斜坡功能简化PWM调光
  • 保护功能和较宽温度范围提高系统可靠性
    • 短路、过压和热保护
    • LED电流监控和输出电流限幅器
    • -40°C至+125°C工作结温范围
更多细节
show more Icon

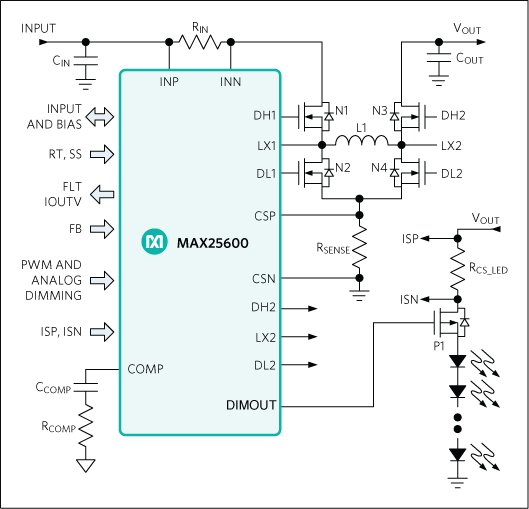

MAX25600为同步、4开关、升/降压LED驱动器控制器。控制器调节LED电流,支持0V至60V的LED灯串电压。MAX25600可用作无缝升/降压LED驱动器,适用于要求带有同步整流的高效升/降压驱动器的应用。MAX25600是要求带PWM调光能力的电流源的高功率应用的理想选择。

器件提供降压、升压和升/降压模式之间的无缝转换,取决于输入与输出电压之比。MAX25600是汽车、工业领域中LED驱动器应用以及其他LED照明应用的理想选择。故障标识可指示LED开路、LED短路或热关断状态。器件采用Maxim专有的平均电流模式控制方法,支持可调节的200kHz至700kHz定频操作。此外,内部为振荡器增加±6%三角波扩频,以改善EMI性能。MAX25600提供模拟和数字PWM调光,内置模拟PWM调光,调光频率为200Hz。可调节软启动特性限制启动时的电流峰值和电压过冲。MAX25600集成高边p沟道调光MOSFET驱动,适用于要求LED电流具有快速上升和下降沿的PWM调光应用。器件也具有可靠的输出开路和短路保护,通过AEC认证,非常适合汽车应用。

应用

  • 汽车外部照明和通用、商业及工业照明

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX25600ATI/VY+
  • HTML
  • HTML
MAX25600ATI/VY+T
  • HTML
  • HTML
MAX25600AUI/V+
  • HTML
  • HTML
MAX25600AUI/V+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX25600EVKIT

MAX25600 评估套件

zoom

MAX25600EVKIT

MAX25600 评估套件

MAX25600 评估套件

特性和优点

  • 8V至48V输入电压范围
  • 演示模拟调光控制、数字调光控制
  • 演示输入限流
  • 演示LED电流监测功能
  • 演示LED开路和短路保护
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX25600评估套件(EV kit)提供可靠的平台,用于验证采用MAX25600汽车应用高电压、高亮度LED (HB LED)升/降压控制器的设计。评估套件工作在8V至48V直流电源电压。评估套件配置为为1至15颗LED组成的灯串提供高达1.5A电流。灯串的总电压可在3V至60V范围内变化。

应用

  • 汽车外部照明和通用、商业及工业照明
