MAX25582

推荐用于新设计

具有 ASIL B 功能的 38 通道局部调光 LED 驱动器

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 灵活的配置
    • 可选可单独编程延迟
    • 每个输出上的可选伪随机扩频
  • 38 低侧恒流驱动器
    • 高达 71mA 的峰值输出电流
    • 0.25V SNK 电压余度
    • 为了实现最大调光比，最小电流脉冲极窄
  • 全面诊断
    • LED 完整性测试
    • LED 短路或开路
    • 将 SNK_ 短接至 GND
    • 内部时钟超出范围检测
    • 带隙基准电压源超出范围
    • 所有电源均具有欠压/过压检测
    • 热报警/热关断
  • 用于控制外部 DC-DC 转换器的 FB 输出
  • 带 CRC 的 SPI 接口
  • VSYNC 同步输入（可编程高电平/低电平）
  • 7mm x 7mm 48 引脚 TQFN 封装
  • AEC-Q100 1 级
  • 符合 ASIL B 标准

MAX25582 是一款 38 通道低端驱动器。每个集成电流输出可接收高达 71mA 的 LED 电流。套件电源来自外部 3.3V 或 5V 电源，而 LED 电流接收器输出最高可在 14V 电压下运行。

提供反馈输出引脚 (FB) 来控制外部 DC-DC 转换器，以便优化电压余量并降低整体系统功耗。

该套件由于使用 SPI 接口进行编程而具有高度的灵活性。可编程参数包括 LED 电流和单独的 PWM 设置。该套件具有高速接口，最多可控制菊花链配置中的 61 台套件。

MAX25582 采用 TQFN 封装，工作温度范围为 -40°C 至 +125°C。

应用

  • 中央信息显示器
  • 仪表组
  • 室内照明
  • 外部后部照明
MAX25582
具有 ASIL B 功能的 38 通道局部调光 LED 驱动器

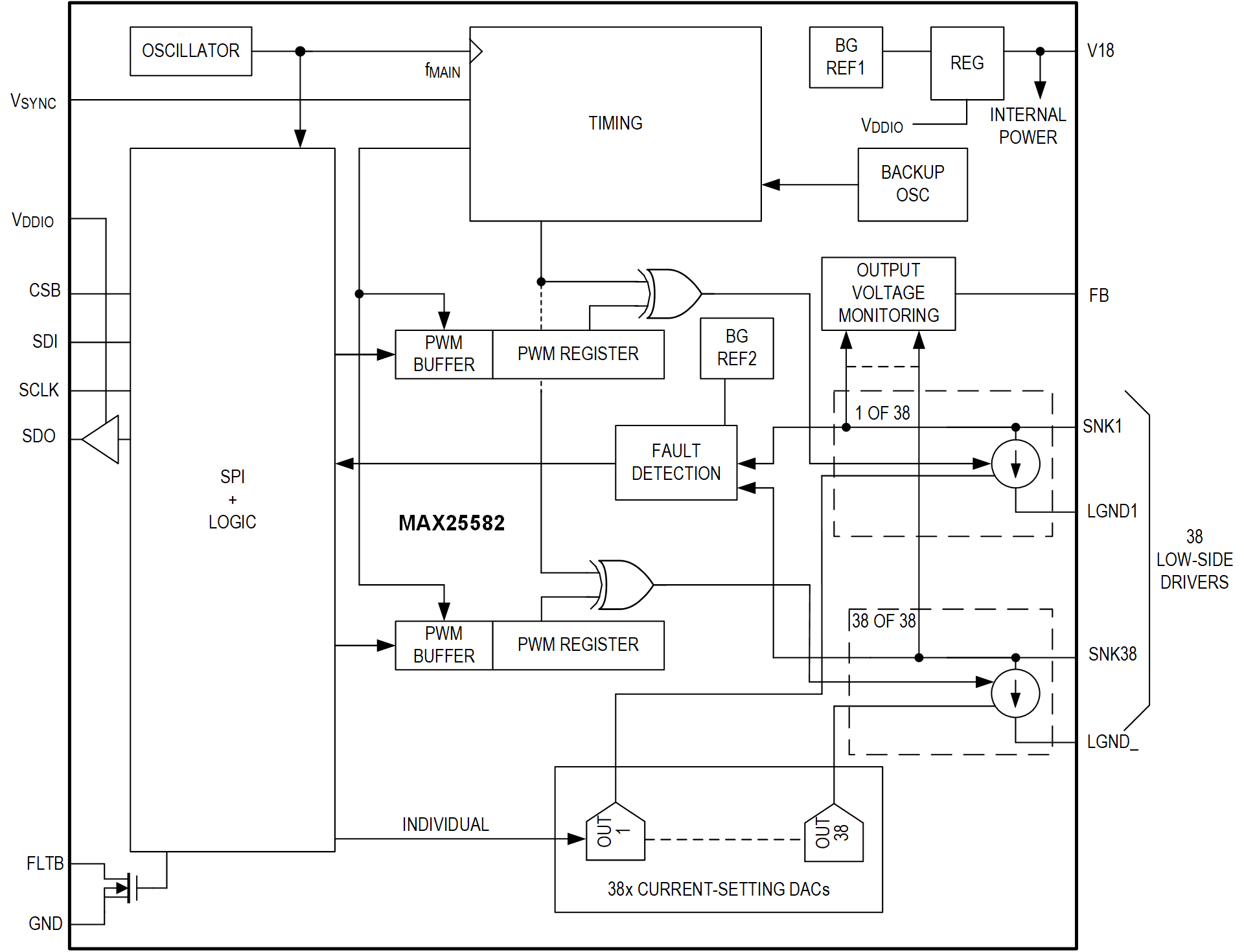

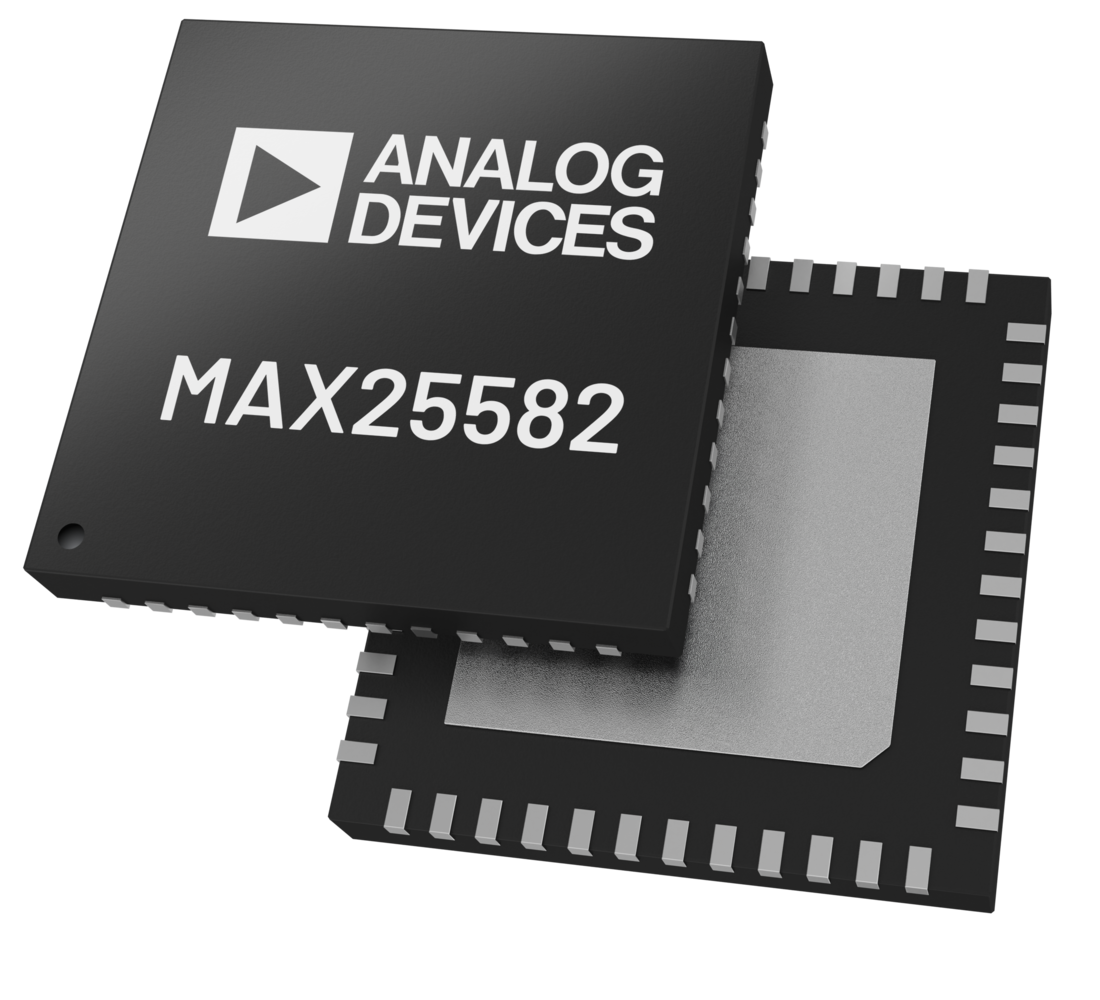

MAX25582 Simplified Block Diagram MAX25582 Chip Illustration
