MAX25580

推荐用于新设计

38 通道局部调光 LED 驱动器

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 灵活的配置
    • 可选可单独编程延迟
    • 每个输出上的可选伪随机扩频
  • 38 个低侧恒流驱动器
    • 高达 71mA 峰值输出电流
    • 0.25V 最小 SNK 电压余度
    • 为了实现最大调光比，最小电流脉冲极窄
  • 全面诊断
    • LED 完整性测试
    • LED 短路或开路
    • 将 SNK 短路至接地
    • 所有电源上的欠压检测，V18 上的过压检测
    • 热报警/热关断
  • 用于控制外部 DC-DC 转换器的 FB 输出
  • 行业标准 SPI 接口
  • VSYNC 同步输入（可编程高电平/低电平）
  • 7mm x 7mm、48 引脚 TQFN 和 48 引脚 TSSOP 封装
  • AECQ100 一级

MAX25580 是一款 38 通道低侧驱动器。每个集成电流输出可接收高达 71mA 的 LED 电流。套件电源来自外部 3.3V 或 5V 电源，而 LED 电流接收器输出最高可在 14V 电压下运行。

提供反馈输出引脚 (FB) 来控制外部 DC-DC 转换器，以便优化电压余量并降低整体系统功耗。

该套件由于使用 SPI 接口进行编程而具有高度的灵活性。可编程参数包括 LED 电流和单独的 PWM 设置。

该设备具有高速接口，可以菊花链配置控制最多 61 个设备。此外，它们还具有多种诊断功能。

MAX25580 采用 TQFN 和 TSSOP 封装，工作温度范围为 -40 至 +125°C。

应用

  • 中央信息显示器
  • 仪表组
  • 室内照明
  • 外部后部照明
MAX25580
38 通道局部调光 LED 驱动器

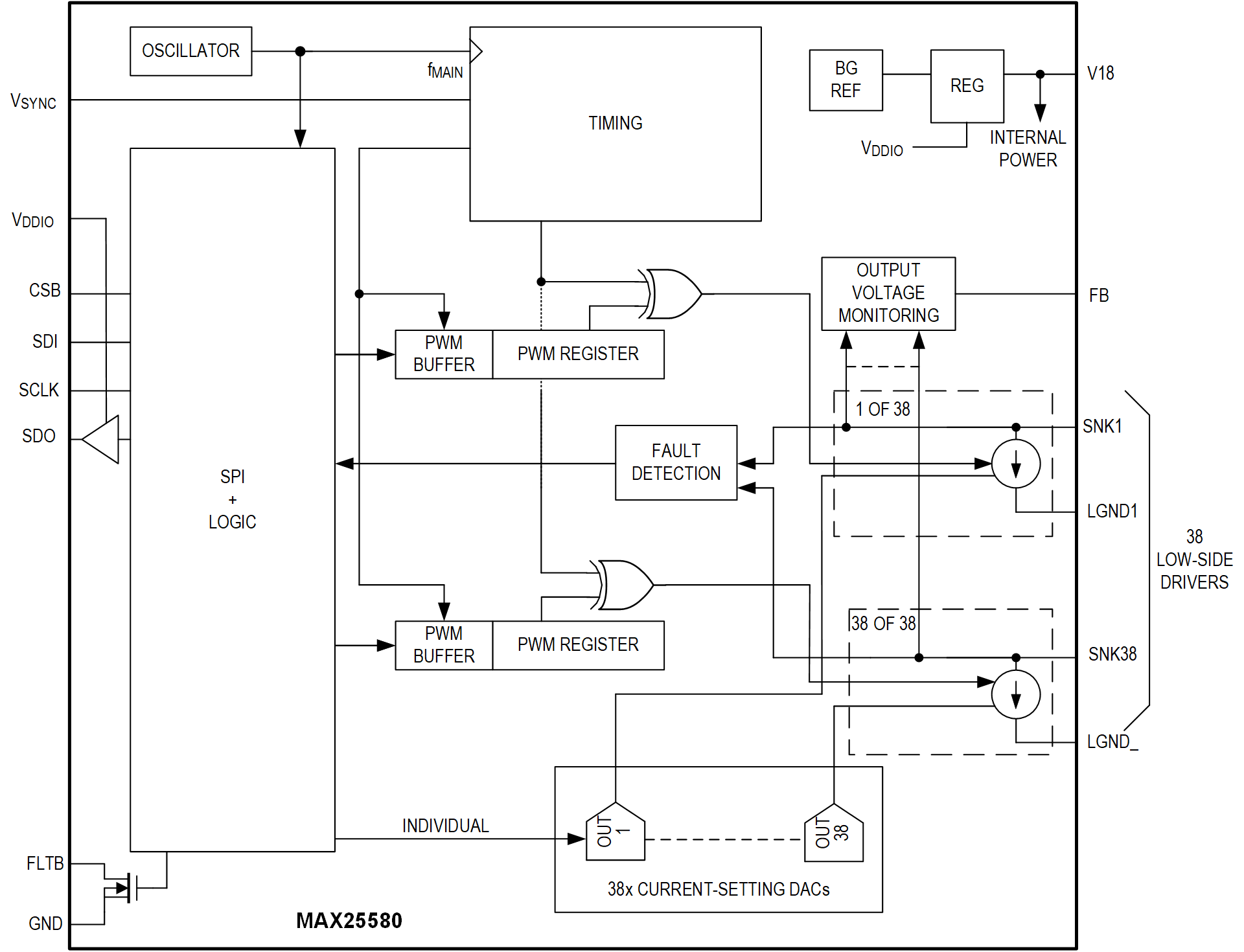

MAX25580 Simplified Block Diagram
