概览
优势和特点
- 启动后电池输入端的工作电压低至3V
- 宽升压占空比，支持低输入电压
- 升压或SEPIC电流模式DC-DC控制器
- 工作频率范围：400kHz至2.2MHz
- 支持扩频
- 可与外部时钟同步
- LED吸电流
- 每串输出电流最高达120mA
- 低OUT_调节电压以实现优化效率
- 可选输出相移
- 16667:1调光比（200Hz时）
- NTC输入用于LED电流折返
- 模拟调光能力
- 内置自动渐变功能
- FLTB输出提供诊断信息
- 短路或开路LED
- 热关断
- 输出欠压
- 紧凑型4mm x 4mm TQFN封装
- AEC-Q100 1级
产品详情

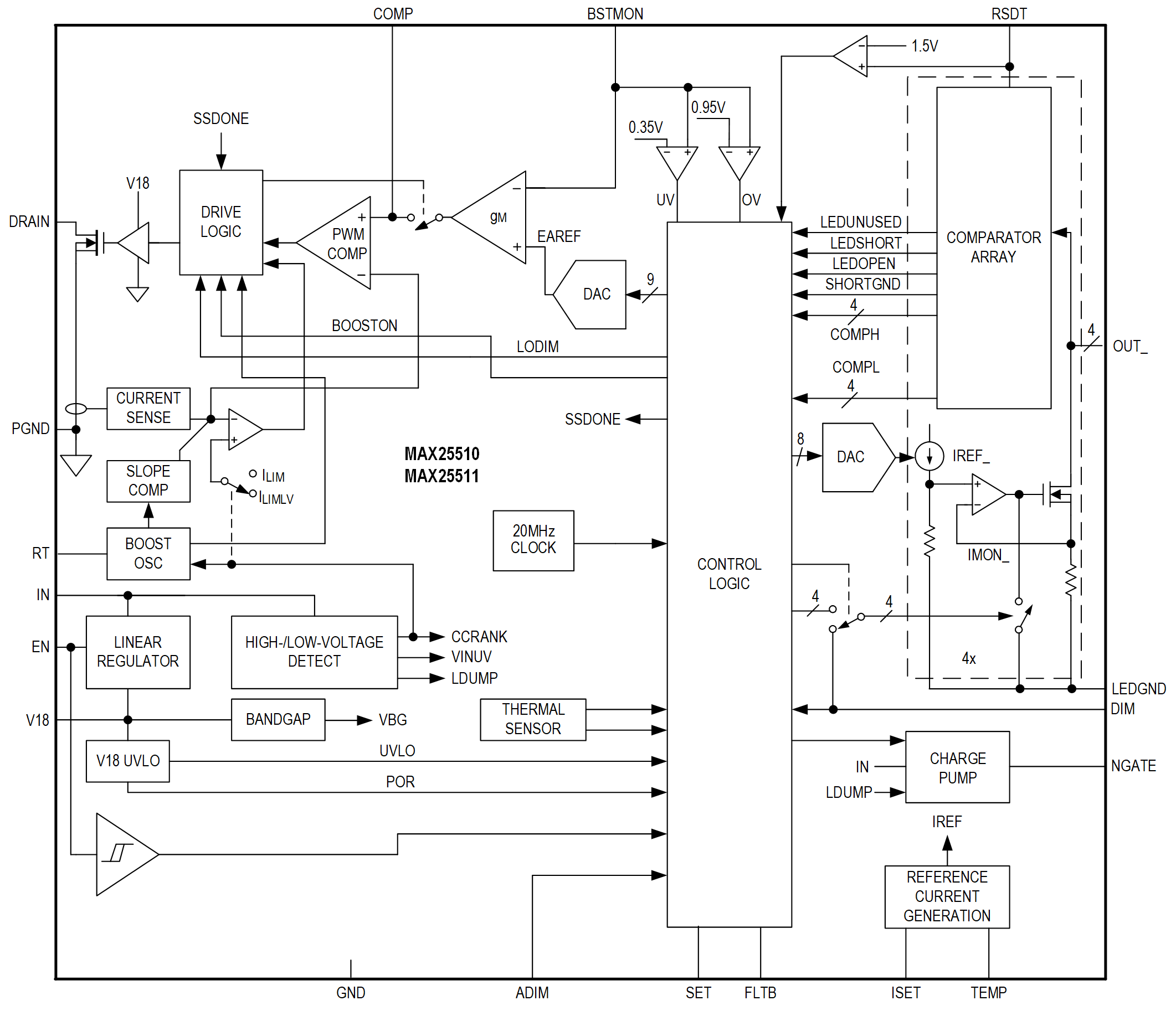

MAX25510/MAX25511均为4通道、白色LED背光驱动器，集成电流模式升压转换器，可在400kHz至2.2MHz的开关频率范围内工作，并具有扩频功能。提供输出通道相移选项以便进一步降低EMI。
该器件每通道提供高达120mA的电流，并提供用于外部nMOS串联开关的控制输出。这些器件启动后的工作电压低至3V。
MAX25510具有最小3A的升压限流，MAX25511可实现较高的4.5A限流以提高输出功率。
MAX25510/MAX25511采用紧凑型TQFN封装，工作温度范围为–40°C至+125°C。
应用
- 汽车中央信息显示屏
- 汽车平视显示器
- 汽车仪表盘
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
