MAX2510

低电压IF收发器,带有限幅放大器接收信号强度指示及正交调制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • +2.7V至+5.5V单电源供电
  • 完整的接收路径:600MHz(最大值)第一IF至30MHz(最大值)第二IF
  • 专有的宽动态范围下变频混频器提供-8dBm IIP3、11dB NF
  • 具有高精度RSSI功能的90dB动态范围限幅器
  • 差分限幅器输出直接驱动CMOS输入
  • 具有41dB边带抑制性能的100MHz至600MHz发射正交调制器
  • 40dB发射增益控制范围;输出功率高达+1dBm
  • 高级电源管理(四种模式)
  • 关断电流:0.2µA
更多细节
show more Icon

MAX2510是一款高度集成的IF收发器,适用于数字无线应用。它采用+2.7V至+5.5V电源电压工作,并具有四种用于高级系统电源管理的工作模式。在关断模式下,电源电流降至0.2µA。

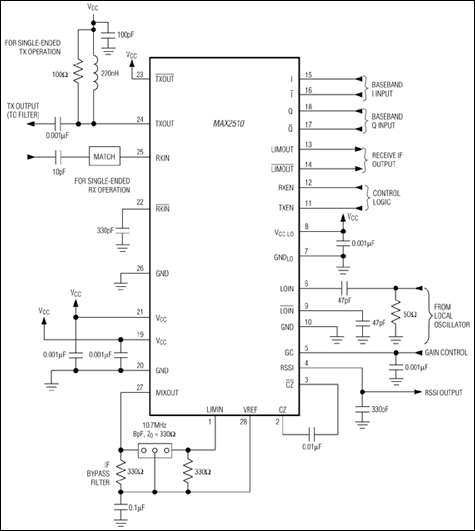

在典型应用中,接收器使用双平衡混频器将高IF/RF(高达600MHz)下变频至低IF(高达30MHz)。接收器部分中的其他功能包括可驱动片外滤波器的IF缓冲器、提供90dB接收信号强度指示(RSSI)的片内限幅放大器,以及可用于直接驱动CMOS输入的稳健差分限幅器输出驱动器。发射器部分使用正交调制器将I和Q基带信号上变频至100MHz至600MHz范围内的IF。发射输出经过轻松匹配后可以驱动SAW滤波器,输出可调范围为0dBm至-40dBm,具有出色的线性度。

MAX2511具有与MAX2510相似的特性,但使用镜像抑制混频器对低IF进行上变频。MAX2511下变频器也使用类似于MAX2510的限幅器/RSSI级提供镜像抑制功能。



应用

  • 400MHz ISM收发器
  • IF收发器
  • PACS、PHS、DECT和其他PCS无线手机和基站
  • PWT1900、无线手机和基站
  • 无线数据链路
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX2510EEI+
  • HTML
  • HTML
MAX2510EEI+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX2510EVKIT

MAX2510评估板

zoom

MAX2510EVKIT

MAX2510评估板

MAX2510评估板

特性和优点

  • +2.7V to +5.5V Single-Supply Operation
  • Allows testing of Advanced Power Management (four modes):
    • < 1nA Shutdown
    • Receive
    • Transport
    • Standby
  • 50Ω SMA Connector Interface
  • Fully Assembled and Tested

产品详情

应用

  • 400MHz ISM收发器
  • 中频收发器
  • PACS、PHS、DECT及其它PCS无线手机及基站
  • PWT1900、无线手机和基站
  • 无线数据链接
