MAX22445

增强型、快速、低功耗、四通道数字隔离器

更多 showmore-icon

业界最快的低功耗增强型数字隔离器

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 为高速数字信号提供增强型电气隔离
    • 数据速率高达200Mbps
    • 可承受5kVRMS达60s (VISO)
    • 连续承受1500VRMS (VIOWM)
    • GNDA和GNDB之间可承受±12.8kV浪涌,1.2/50μs波形
    • 高CMTI (50kV/μs,典型值)
  • 低功耗
    • 0.74mW/通道 @ 1Mbps,VDD = 1.8V
    • 1.4mW/通道 @ 1Mbps,VDD = 3.3V
    • 3.2mW/通道 @ 100Mbps,VDD = 1.8V
  • 多种选项,支持各种应用
    • 2种最高速率(200Mbps、25Mbps)
    • 3种方向配置
    • 高电平有效或低电平有效使能输入
    • 2种固定输出默认状态(高/低电平)或引脚可选(M/N版本)
更多细节
show more Icon

MAX22444–MAX22446为增强型、快速、低功耗、4通道数字隔离器,采用Maxim专有的工艺技术。这些器件为工作在不同电源域的电路提供数字信号传输,在1Mbps数据速率下,每通道功耗只有0.74mW(1.8V电源)。该家族的所有器件提供增强型隔离,可承受5kVRMS额定电压长达60秒。

MAX22444–MAX22446家族提供各种单向通道配置,支持任何形式的4通道设计,包括SPI、RS-485和数字I/O应用。MAX22445R/S/U/V的A侧输出使能为低电平有效,由于CS信号可直接使能隔离器的MISO信号,是SPI总线隔离端口的理想选择。MAX22444-MAX22446家族中的其他型号输出为传统的高电平有效。

MAX22444–MAX22446M/N所有通道始终使能,但输出默认状态可选。

器件可提供25Mbps或200Mbps最大数据速率,默认高电平或低电平输出。默认状态指未施加输入时或输入开路时的输出状态。不同选项对应的后缀,请参考定购信息和选型指南。隔离器每侧提供独立的1.71V至5.5V供电引脚,可同时用作电平转换器。

MAX22444–MAX22446家族的所有器件均采用16引脚宽体SOIC封装,爬电距离和间隙为8mm。封装材料的最小相对漏电起痕指数(CTI)仅为400V,具有双流的爬电距离指标。所有器件工作环境温度为-40°C至+125°C。




应用

  • 电池管理
  • 工业自动化现场通信
  • 隔离型RS-485/RS-422、CAN
  • 隔离SPI接口
  • 医疗系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX22445CAWE+
  • HTML
  • HTML
MAX22445CAWE+T
  • HTML
  • HTML
MAX22445EAWE+
  • HTML
  • HTML
MAX22445EAWE+T
  • HTML
  • HTML
MAX22445FAWE+
  • HTML
  • HTML
MAX22445FAWE+T
  • HTML
  • HTML
MAX22445RAWE+
  • HTML
  • HTML
MAX22445RAWE+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

MAX2244XWEVKIT

MAX22444/MAX22445/MAX22446评估板

zoom

MAX2244XWEVKIT

MAX22444/MAX22445/MAX22446评估板

MAX22444/MAX22445/MAX22446评估板

特性和优点

  • 较宽的数据传输速率范围(从DC至200Mbps)
  • 四路单向通道,3种不同的通道方向配置
  • SMA连接器便于连接外部设备
  • 1.71V至5.5V输入电源范围
  • 可耐受高达5kVRMS隔离电压,持续60s
  • -40°C至+125°C工作温度范围
  • 经过验证的PCB布局

产品详情

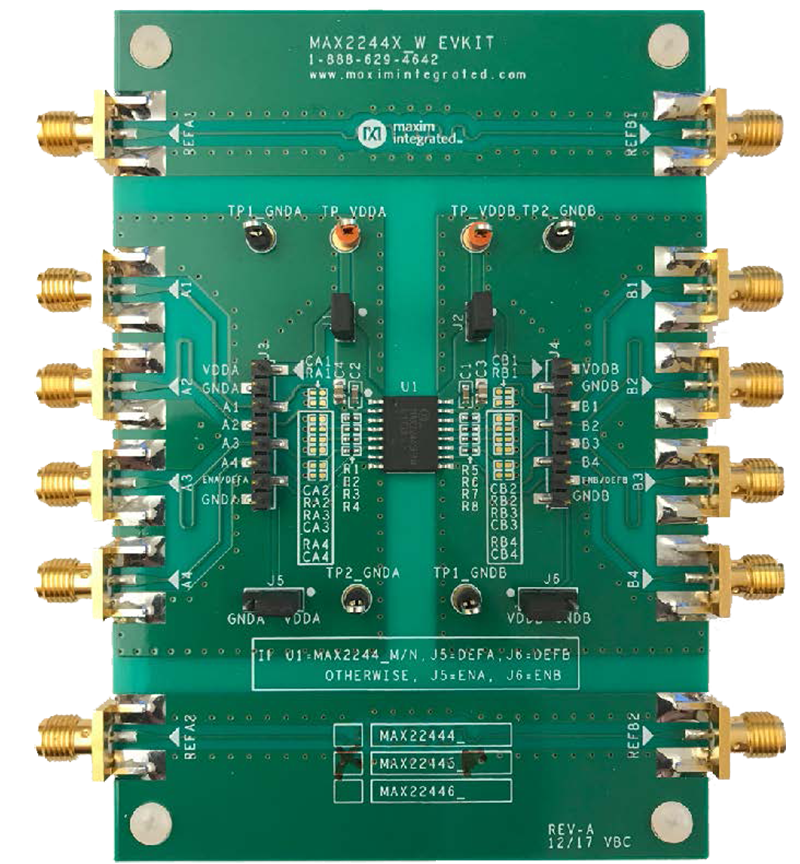

MAX22444–MAX22446评估板(EV kit)提供经过验证的设计,用于评估MAX22444– MAX22446四通道、增强型数字电隔离器。提供两种类型的评估板,用于支持MAX22444–MAX22446系列不同的通道方向配置、不同的ENA极性和不同的输出默认设置。MAX22445FWEVKIT#完全装配并经过测试,已安装MAX22445FAWE+ (图1);MAX2244XWEVKIT#为通用电路板,U1未安装,允许用户选择MAX22444-MAX22446系列器件(图2)。两款评估板均支持宽体16引脚SOIC封装。请参考表1评估板选项。
