MAX22288

量产

家庭总线系统(HBS)兼容收发器

数据和电源通过一对导线传送，可提升高速应用的信号质量

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 具有可配置能力的可靠通信
    • 动态电缆端接可提升高速应用的信号质量
    • 压摆率可调以实现低电磁辐射(EMI)
    • 1000米UTP电缆的最大数据速率高达200kbps
    • 可编程接收器阈值
  • 节省空间
    • 4mm x 4mm TQFN封装
    • 与MAX22088引脚兼容
  • 集成保护
    • IEC 61000-4-2 ±8kV接触放电和±15kV气隙放电ESD保护
    • 配合选定的外部元件使用时，提供IEC 16000-4-5 ±1kV瞬变浪涌保护
    • 工作温度范围：–40°C至+125°C

MAX22288家庭总线系统(HBS)兼容收发器可用于家庭总线系统，其中数据和电源通过一对导线传送，同时尽可能减少对外部元件的需求。

MAX22288使用动态电缆端接来提高信号质量，支持更长的电缆和更高的数据速率，从而实现稳健的通信。当MAX22288未通电时，器件数据输出AIO/BIO不会给总线带来负载。MAX22288支持以高达200kbps的速度传送数据。

MAX22288具有接收器阈值和驱动器压摆率可调特性，因此MAX22288适用于各种系统。集成保护确保其在恶劣工业环境中能够实现稳健的通信。

MAX22288与MAX22088引脚兼容，MAX22088是集成有源电感的家庭总线系统(HBS)兼容收发器。建议将MAX22288用于HBS系统，这种系统通常提供外部电源。

MAX22288的额定工作温度范围为-40°C至+125°C，采用紧凑的24引脚4mm x 4mm TQFN封装。



应用

  • 空调
  • 楼宇控制器
  • 工业物联网
MAX22288
家庭总线系统(HBS)兼容收发器

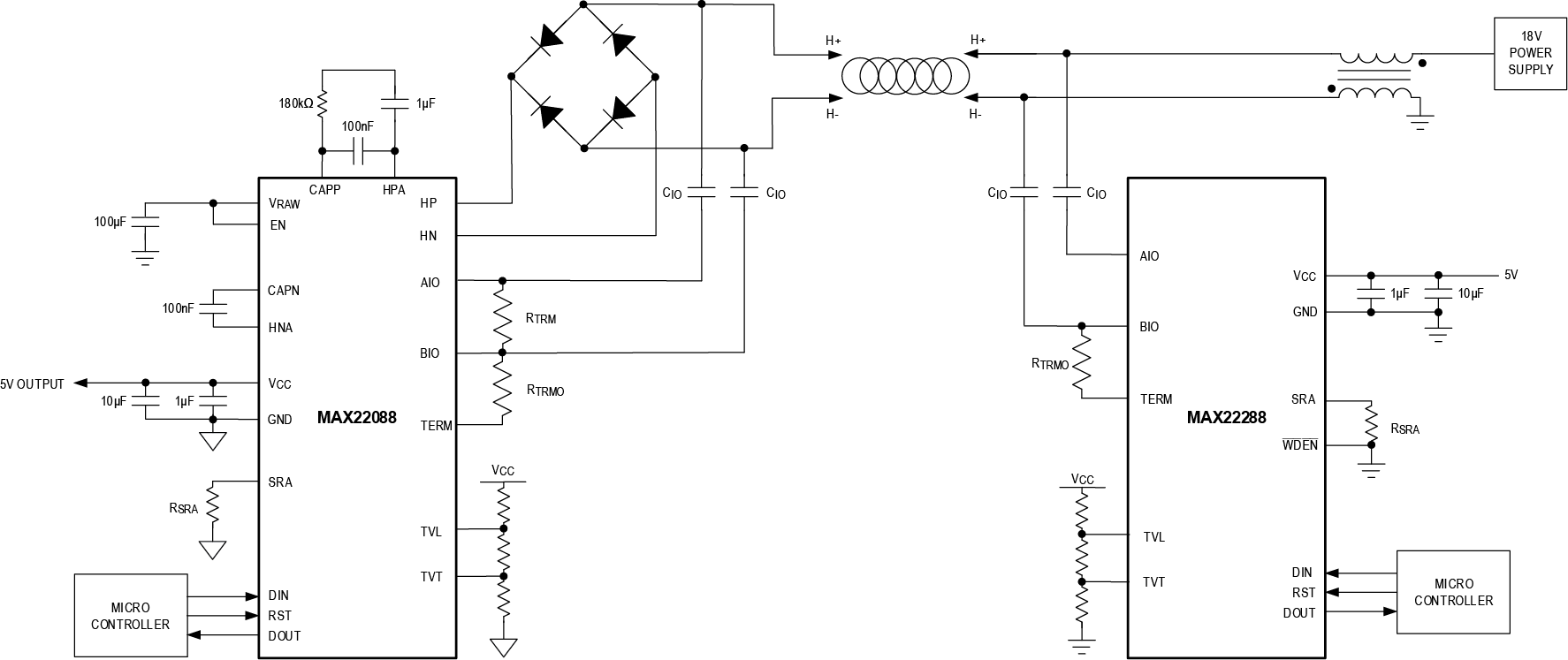

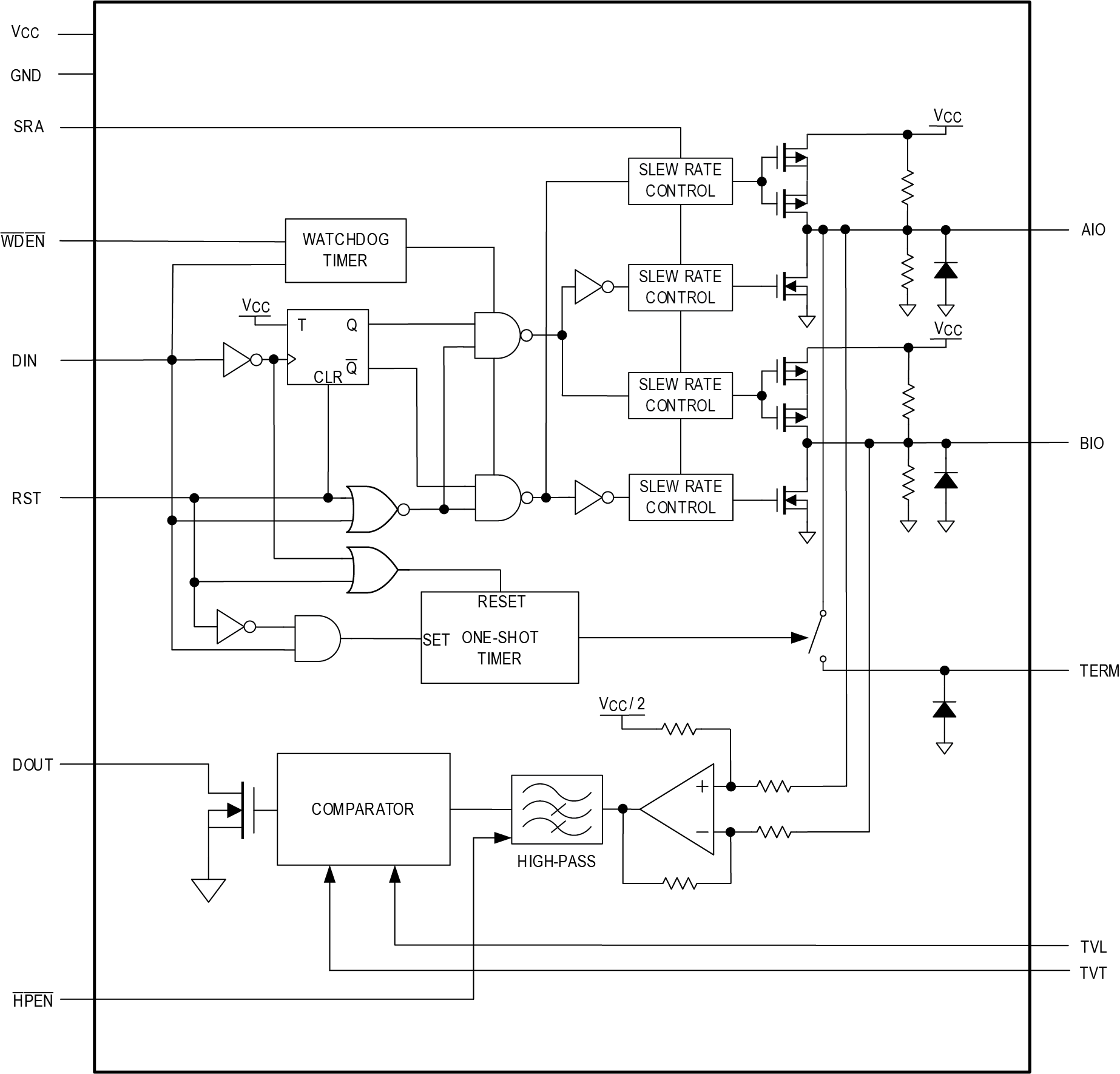

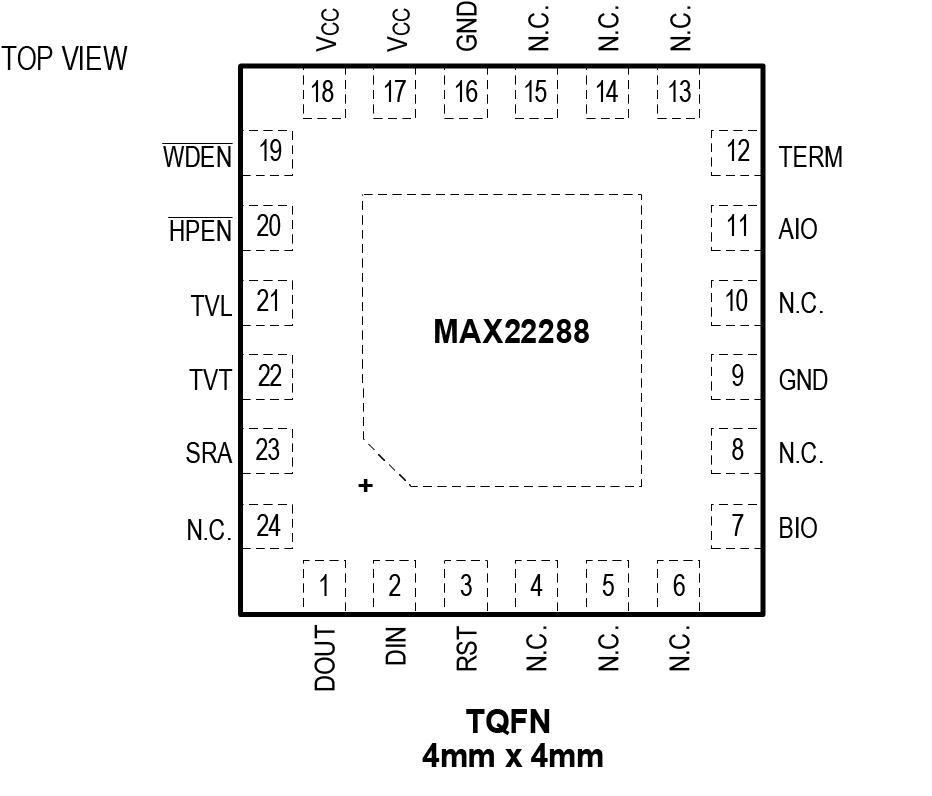

MAX22288 Simplified Home Bus System MAX22288 Functional Diagram MAX22288 Typical Application Circuit MAX22288 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 1

设计笔记 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 1

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • MAX22288

IBIS 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
MAX22288EVKIT

MAX22288评估套件

立即购买 更多内容

特性和优点

  • 轻松评估MAX22288
    • 专为57.6kbps总线供电应用而设计
    • 使用可选外部元件可支持9.6kbps至200kbps操作
  • 采用具有±1kV线对地和线对线浪涌保护的稳健设计
  • 装配完成且经过测试
  • 经过验证的PCB布局

产品详情

MAX22288评估套件（EV套件）设计可靠，用于评估兼容家庭总线系统(HBS)的收发器MAX22288。

评估套件中包含的评估板配备MAX22288的全部功能。MAX22288通常用于需要外部电源的HBS应用。



应用

  • 楼宇控制器
  • 空调
  • 工业物联网
MAX22288EVKIT
MAX22288评估套件

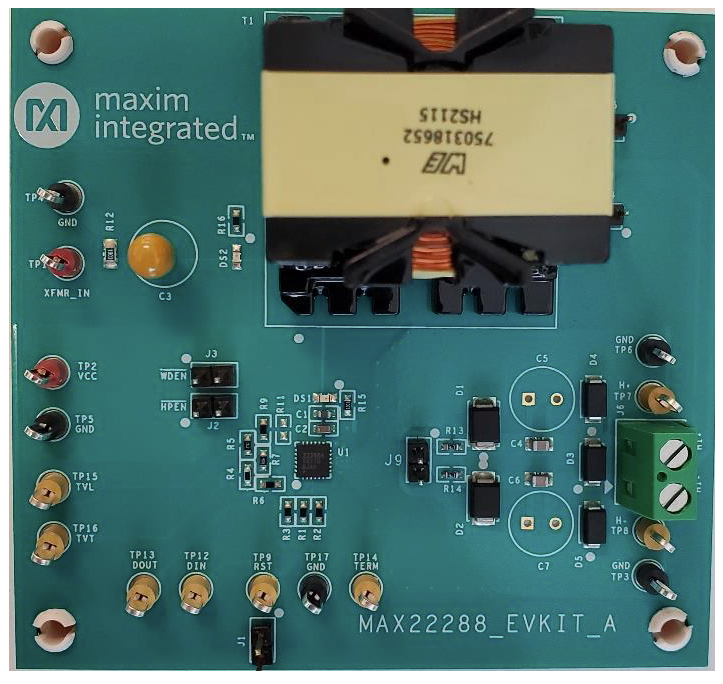

MAX22288EVKIT: Board Photo
