MAX22192

八通道工业数字输入方案,带诊断功能和数字隔离

更多 showmore-icon

小尺寸数字输入器件,将8路工业输入转换为隔离的SPI串行输出

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 高集成度减少BOM数量和电路板空间
    • 八路输入,带串行器
    • 支持600VRMS隔离,持续60s (VISO)
    • 可直接利用现场电源供电(7V至65V)
    • 兼容1.8V、3.3V或5V逻辑
    • 6mm x 10mm GQFN封装
  • 低功耗、低发热
    • 高精度输入限流器
    • 无耗能现场侧LED驱动器
  • 内部诊断提高容错能力
    • ±40V输入保护,具有低输入漏电流
    • 断线检测
    • 集成现场电源电压监测器
    • 集成过热监测
    • 5位CRC码发生器,支持检错
  • 可灵活配置支持宽泛应用
    • 可配置为IEC 61131-2输入类型1、2、3
    • 可配置0.5mA至3.4mA输入限流
    • 可选择输入尖峰脉冲滤波器
    • 支持与其他现场侧器件菊链
    • 共用隔离SPI
  • 高可靠设计
    • ±8kV接触放电ESD和±15kV气隙放电ESD保护,使用最小1kΩ电阻
    • ±1kV浪涌容限,使用最小1kΩ电阻
    • -40°C至+125°C工作环境温度范围
更多细节
show more Icon

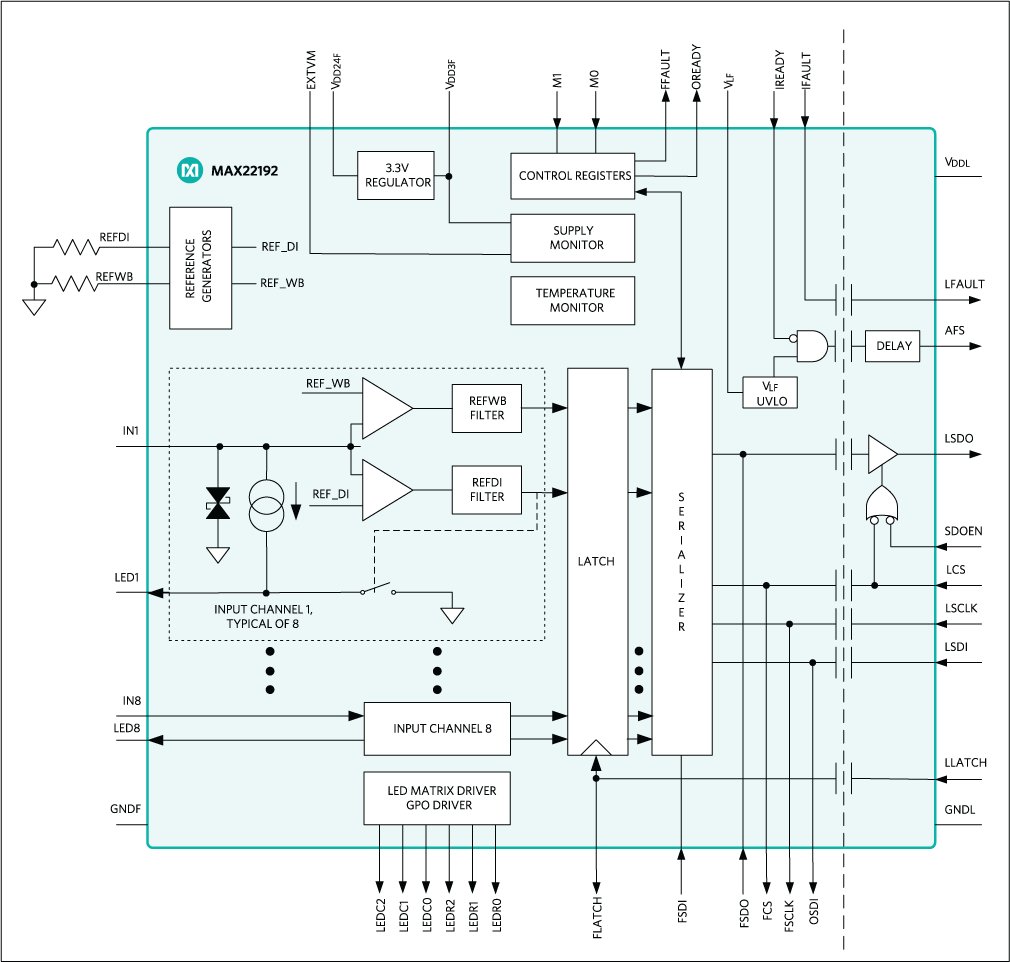

MAX2219为符合IEC 61131-2标准的工业数字输入器件,内部集成数字隔离。MAX22192将8路、24V(吸电流)、工业输入转换成隔离的SPI串行输出,可连接1.71V至5.5V逻辑电压。电流设置电阻允许MAX22192配置为1类、2类或3类输入。对于接近检测开关,可使用断线检测功能检验现场侧的接线。使能断线检测功能时,如果输入电流下降到检测门限以下超过20ms,将触发/LFAULT输出并置位寄存器标志。触发/LFAULT输出的其他诊断包括:热保护、24V现场侧低压报警、24V现场侧电源掉电,以及CRC通信校验错误。

为保证在工业环境下可靠操作,每路输出包括可编程尖峰脉冲滤波器。每通道的滤波器延迟可独立编程为8个值之一,范围为50µs至20ms,或旁路滤波器。

MAX22192具有隔离4引脚SPI接口,除了使用隔离的/LLATCH输入同步多个并联器件的输入数据外,隔离的/LFAULT输出也即时向主机通告任何诊断问题。名称以L开头的数字信号为逻辑侧信号,名称以F开头的数字信号为现场侧信号。

MAX22192现场侧支持7V至65V单电源供电,连接到VDD24F引脚。由现场电源供电时,MAX22192由内部LDO从VDD3F引脚提供3.3V输出,除了为MAX22192供电,还可为外部负载提供高达25mA电流。MAX22192也可以由连接到VDD3F引脚的3.0V至5.5V电源供电。MAX22192的逻辑侧由1.71V至5.5V单电源通过VDDL引脚供电,可连接到1.8V、3.3V或5V逻辑电平。

MAX22192的隔离等级为600VRMS,持续60 s,采用70引脚GQFN封装,爬电距离和间隙为2.3mm。封装材料的最小相对漏电起痕指数(CTI)仅为600V,提供先进的爬电距离指标。

应用

  • 工业自动化
  • 过程自动化
  • 可编程逻辑控制器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX22192ARC+
  • HTML
  • HTML
MAX22192ARC+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

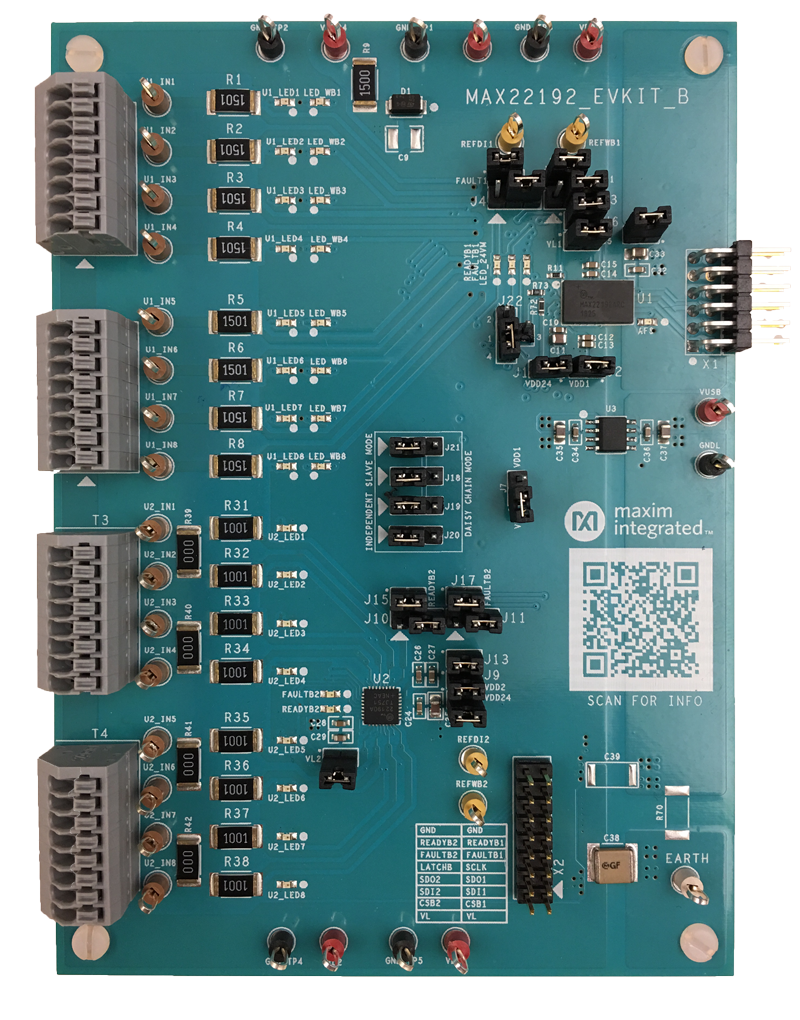

MAX22192EVKIT

MAX22192评估系统

zoom

MAX22192EVKIT

MAX22192评估系统

MAX22192评估系统

特性和优点

  • 很容易评估MAX22192
  • 评估板逻辑侧由USB供电
  • 可配置为IEC 61131-2类型1和3,以及2
  • 独立从机或菊链连接的SPI接口
  • 使用MAX22192和MAX12931进行电气隔离
  • 可靠设计,±1kV线-地浪涌容限
  • Windows® 10、Windows 8.1、Windows 7和Windows XP®兼容软件
  • 完全装配并经过测试
  • 经过验证的PCB布局
  • 符合RoHS标准

产品详情

MAX22192评估系统(EV系统)提供评估MAX22192八通道工业数字输入器件(带诊断功能和数字隔离)必须的硬件和软件。MAX22192评估套件(MAX22192EVKIT#)具有Pmod™兼容连接器,支持SPI通信,但不包括USB2PMB2#适配器电路板。评估系统(MAX22192EVSYS#)包括MAX22192EVKIT#和USB2PMB2#适配器电路板,通过USB端口从PC接收命令,形成软件与评估板上MAX22192之间的通信SPI接口。

评估系统包括图形用户界面(GUI),提供目标器件与PC之间的通信。MAX22192评估板安装了一片MAX22192 (U1)和一片MAX22190(U2),后者是不带数字隔离的八通道工业数字输入。评估板可配置工作在多种模式:

  1. 单通道模式:USB2PMB2#适配器与评估板的U1或U2通信,取决于哪个是首选通道,以及使用板载跳线选择。
  2. 独立从机模式:USB2PMB2#适配器使用两个片选信号(CS1和CS2),通过同一连接器/GUI接口控制每片芯片。
  3. 菊链模式:在SPI菊链模式下,USB2PMB2#适配器与U1和U2通信。U1的OSDI连接到U2的SDI,U2的SDO连接到U1的FSDI。U1和U2由同一SPI接口控制。

应用

  • 工业自动化
  • 过程自动化
  • 可编程逻辑控制器
reference details image

MAX22192EVSYS

MAX22192评估系统

zoom

MAX22192EVSYS

MAX22192评估系统

MAX22192评估系统

特性和优点

  • 很容易评估MAX22192
  • 评估板逻辑侧由USB供电
  • 可配置为IEC 61131-2类型1和3,以及2
  • 独立从机或菊链连接的SPI接口
  • 使用MAX22192和MAX12931进行电气隔离
  • 可靠设计,±1kV线-地浪涌容限
  • Windows® 10、Windows 8.1、Windows 7和Windows XP®兼容软件
  • 完全装配并经过测试
  • 经过验证的PCB布局
  • 符合RoHS标准

产品详情

MAX22192评估系统(EV系统)提供评估MAX22192八通道工业数字输入器件(带诊断功能和数字隔离)必须的硬件和软件。MAX22192评估套件(MAX22192EVKIT#)具有Pmod™兼容连接器,支持SPI通信,但不包括USB2PMB2#适配器电路板。评估系统(MAX22192EVSYS#)包括MAX22192EVKIT#和USB2PMB2#适配器电路板,通过USB端口从PC接收命令,形成软件与评估板上MAX22192之间的通信SPI接口。

评估系统包括图形用户界面(GUI),提供目标器件与PC之间的通信。MAX22192评估板安装了一片MAX22192 (U1)和一片MAX22190(U2),后者是不带数字隔离的八通道工业数字输入。评估板可配置工作在多种模式:

  1. 单通道模式:USB2PMB2#适配器与评估板的U1或U2通信,取决于哪个是首选通道,以及使用板载跳线选择。
  2. 独立从机模式:USB2PMB2#适配器使用两个片选信号(CS1和CS2),通过同一连接器/GUI接口控制每片芯片。
  3. 菊链模式:在SPI菊链模式下,USB2PMB2#适配器与U1和U2通信。U1的OSDI连接到U2的SDI,U2的SDO连接到U1的FSDI。U1和U2由同一SPI接口控制。

应用

  • 工业自动化
  • 过程自动化
  • 可编程逻辑控制器
参考电路

参考电路 2

fig03

Go-IO Industrial IoT Reference Design

zoomopens a dialog

MAXREFDES212

Go-IO Industrial IoT Reference Design

Go-IO Industrial IoT Reference Design

特性和优点

  • Universal IO (UAIO), ±12.5V or ±25mA
  • 8 Digital Inputs, IEC 61131-2 compliant Types 1/3
  • 4 Digital Outputs, up to 1A with Safe Demag
  • IO-Link® Master, four ports, version 1.1 compliant
  • TMG IO-Link Master Stack
  • One RS-485 COM port, full duplex to 25Mbps data rate
  • Robust interfaces with integrated protection for ESD and surge
