MAX2121

完备的直接变频L波段调谐器

业内首款L波段调谐器,内置123MHz IF滤波器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 频率范围:925MHz至2175MHz
  • 单芯片压控振荡器
    • 低相位噪声:-97dBc/Hz(10kHz时)
    • 无需校准
  • 高动态范围:-75dBm至0dBm
  • 集成LP滤波器:123.75MHz
  • +3.3V±5%单电源
  • 低功耗待机模式
  • 提供地址引脚,支持多调谐器应用
  • 差分I/Q接口
  • I²C 双线式串行接口
  • 小巧的5mm x 5mm 28引脚TQFN封装

MAX2121低成本、直接变频调谐器IC专为卫星机顶盒和VSAT应用而设计。该器件使用宽带I/Q下变频器将接收自LNB的卫星信号直接转换为基带信号。工作频率范围为925MHz至2175MHz。

该器件集成一个LNA和一个RF可变增益放大器、I和Q下变频混频器、基带低通滤波器和数控基带可变增益放大器。RF和基带可变增益放大器组合起来可提供超过80dB的增益控制范围。

该器件包括单片式VCO,以及一个完整的小数N分频频率合成器。此外,还提供一个片上晶体振荡器,以及用于驱动额外调谐器和解调器的缓冲输出。频率合成器编程和器件配置通过双线式串行接口完成。该IC具有VCO自动选择(VAS)功能,用于自动选择合适的VCO。对于多调谐器应用,该器件可配置为具有两个双线接口地址之一。还可使用低功耗待机模式,此时信号路径关闭,同时基准振荡器、数字接口和缓冲电路保持活动状态,从而提供了一种降低单调谐器和多调谐器应用功耗的方法。

该设备是目前较先进的宽带/VSAT DBS调谐器。它具有低噪声系数,因此无需使用外部LNA。只需少量无源元件即可构成完整的宽带卫星调谐器DVB-S2射频前端解决方案。该调谐器采用超小型5mm x 5mm、28引脚薄型QFN封装。



应用

  • VSATs

MAX2121
完备的直接变频L波段调谐器

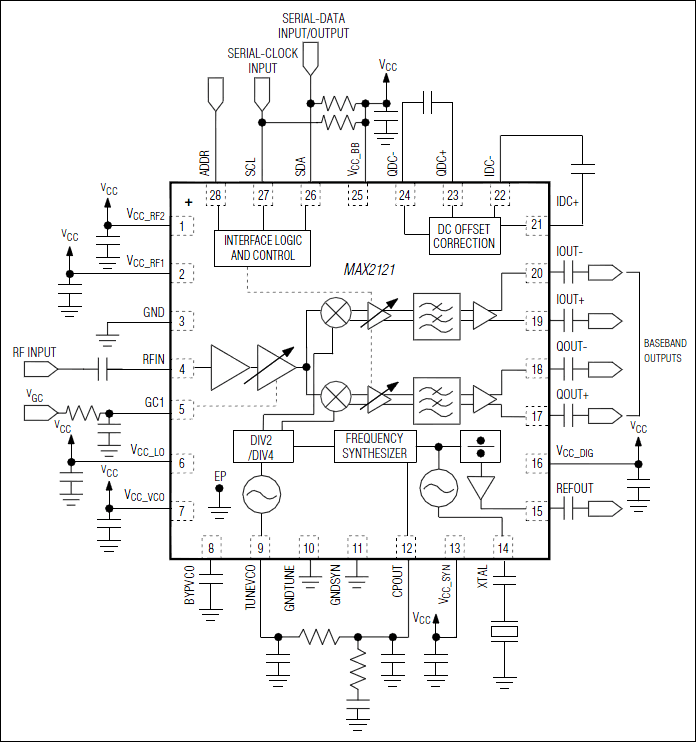

MAX2121: Typical Application Circuit
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

MAX2121EVKIT

MAX2121评估板

特性和优点

  • 方便评估MAX2121
  • 50Ω RF输入SMA连接器
  • 50Ω基带BNC连接器
  • 3.3V ±5%单电源
  • I²C 2线串行接口
  • 包括所有重要外围部件
  • 经过验证的布局
  • 完全安装并经过测试
  • PC控制软件(可从

产品详情

MAX2121评估板(EV kit)简化了直接变频调谐器IC的测试和评估,评估板在工厂完全安装并经过测试。评估板提供标准的50Ω SMA和BNC连接器,用于输入和输出,允许在测试台上进行快速、方便的评估。该文件提供了评估器件所需的设备清单、进行功能验证的简单测试流程、评估板电路说明、电路原理图、评估板元件清单以及每层PCB布局。

应用

  • VSAT

MAX2121EVKIT
MAX2121评估板
