MAX212

量产

+3V供电、低功耗、真RS-232收发器

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

优于双极性器件：
  • 采用+3.0V至+3.6V单电源供电
  • 24引脚SSOP或宽体SO封装
  • 符合所有EIA/TIA-232E和EIA/TIA-562规范
  • 电源电流：3mA（最大值，空载）
  • 低功耗关断模式：1µA
  • 低功耗关断期间所有接收器均处于活动状态
  • 支持3.0V鼠标工作电压
  • 低成本、表贴式外部元件
  • 支持120kbps数据速率，提供Rate-LapLink™ 兼容性
  • 三态接收器输出
  • 提供评估套件
  • 直通式引脚排列

MAX212 RS-232收发器设计用于3V供电的EIA/TIA-232E和V.28/V.24通信接口，需要三个驱动器和五个接收器，功耗较低。工作电压范围从3.6V向下扩展至3.0V，同时仍保持真正的RS-232和EIA/TIA-562电压电平。

提供1μA（典型值）关断模式，可降低功耗，延长便携式系统的电池寿命。关断时，所有接收器均可保持活动状态或在逻辑控制下禁用。因此采用CMOS MAX212的系统能够处于低功耗关断模式，并监控传入的RS-232活动。

该器件支持120kbps的数据速率，与常用软件兼容，可用于与个人计算机通信。

所有接收器输出端都提供三态驱动器，因此通常支持不同接口标准的多个接收器可以在UART上进行线或运算。

MAX212提供小型(SO)和紧缩小型(SSOP)封装。SSOP封装占用的电路板面积不到等效SO封装电路板面积的一半。



应用

  • 计算机：笔记本电脑/掌上型电脑/小型笔记本电脑
  • 仪器仪表
  • 外设
  • 打印机
MAX212
+3V供电、低功耗、真RS-232收发器

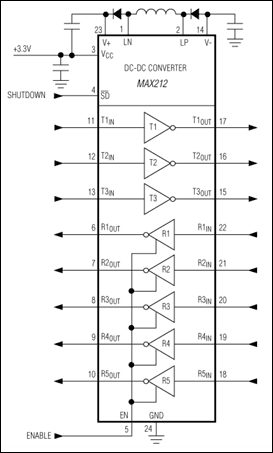

MAX212：典型工作电路
