MAX20480

汽车应用ASIL-D 7通道电源系统检测器

更多 showmore-icon

业界唯一的汽车级、ASIL-D电源系统检测器,带有质询/应答看门狗

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 小方案尺寸
    • 2.35V至5.50V工作电压
    • 只需1个外部元件
    • 150µA工作电流
    • 8µA关断模式
  • 高精度
    • 102.5%至110%可选择OV监测器
    • 97.5%至90%可选择UV监测器
    • ±1%精度
    • 0.5%步长
    • 符合ASIL-D标准
  • 高度集成
    • 5路固定电压监测输入
    • 2路差分DVS跟踪电压监测输入,带有远端地监测
    • 电源排序记录
    • 简单或质询/应答窗看门狗
    • 故障记录
    • I2C接口上支持CRC
    • 可编程I2C地址
    • OTP配置,带有纠错码和重装载功能
    • 可编程低电平有效RESET引脚
  • 16引脚侧面防潮TQFN封装,带裸焊盘(3mm x 3mm)
  • AEC-Q100认证
  • -40°C至+125°C工作温度范围
更多细节
show more Icon

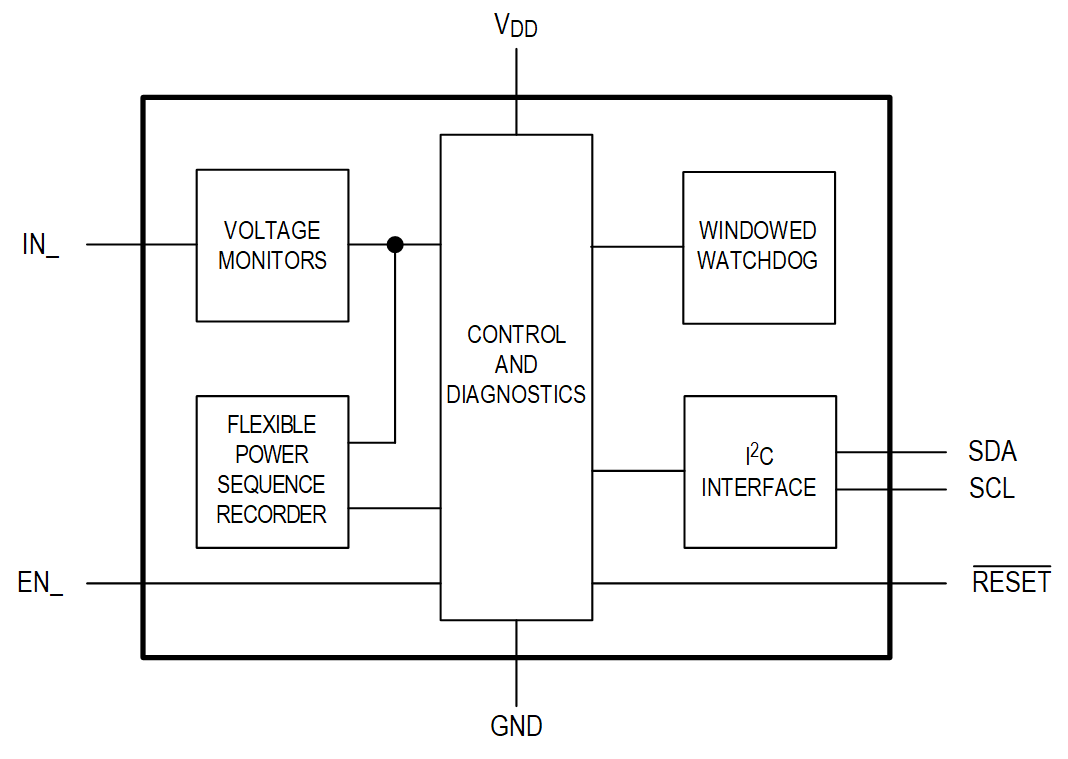

MAX20480是符合ASIL标准的完备SoC电源系统监测器,多达7路电压监测输入。每路输入均具有可编程OV/UV门限,介于2.5%至10%之间,精度为±1%。其中两路输入具有独立的远端地检测输入,通过集成I2C接口支持DVS。

MAX20480包含可编程灵活上电顺序记录器(FPSR)。该记录器独立储存上电和断电时标,支持开/关和休眠/待机电源排序。MAX20480也包含可编程质询/应答看门狗,通过I2C接口访问;此外也包括可编程低电平有效RESET输出。

与独立IC或分立式元件相比,MAX20480在提高可靠性的同时大大降低系统尺寸和元件数量。与监控控制器配合使用时,MAX20480满足ASIL-D可靠性标准。器件工作在-40°C至+125°C环境温度范围。

应用

  • ADAS
  • 无人驾驶系统
  • 电源系统监控和MCU/SoC监测
  • 远端传感器模块
如需完整文档,请填写保密协议(NDA)。要申请获取NDA,请点击此处

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX20480BATEB/VY+
  • HTML
  • HTML
MAX20480BATEB/VY+T
  • HTML
  • HTML
MAX20480BATEC/VY+
  • HTML
  • HTML
MAX20480BATEC/VY+T
  • HTML
  • HTML
MAX20480BATEF/VY+
  • HTML
  • HTML
MAX20480BATEF/VY+T
  • HTML
  • HTML
MAX20480BATEJ/VY+
  • HTML
  • HTML
MAX20480BATEJ/VY+T
  • HTML
  • HTML
MAX20480BATEK/VY+
  • HTML
  • HTML
MAX20480BATEK/VY+T
  • HTML
  • HTML
MAX20480CATEB/VY+
  • HTML
  • HTML
MAX20480CATEB/VY+T
  • HTML
  • HTML
MAX20480DATE1/VY+
  • HTML
  • HTML
MAX20480DATE1/VY+T
  • HTML
  • HTML
MAX20480DATE2/VY+
  • HTML
  • HTML
MAX20480DATE2/VY+T
  • HTML
  • HTML
MAX20480DATE5/VY+
  • HTML
  • HTML
MAX20480DATE5/VY+T
  • HTML
  • HTML
MAX20480DATEA/VY+
  • HTML
  • HTML
MAX20480DATEA/VY+T
  • HTML
  • HTML
MAX20480DATEB/VY+
  • HTML
  • HTML
MAX20480DATEB/VY+T
  • HTML
  • HTML
MAX20480DATEC/VY+
  • HTML
  • HTML
MAX20480DATEC/VY+T
  • HTML
  • HTML
MAX20480DATED/VY+
  • HTML
  • HTML
MAX20480DATED/VY+T
  • HTML
  • HTML
MAX20480DATEE/VY+
  • HTML
  • HTML
MAX20480DATEE/VY+T
  • HTML
  • HTML
MAX20480DATEI/VY+
  • HTML
  • HTML
MAX20480DATEI/VY+T
  • HTML
  • HTML
MAX20480DATEJ/VY+
  • HTML
  • HTML
MAX20480DATEJ/VY+T
  • HTML
  • HTML
MAX20480DATEO/VY+
  • HTML
  • HTML
MAX20480DATEO/VY+T
  • HTML
  • HTML
MAX20480DATEW/VY+
  • HTML
  • HTML
MAX20480DATEW/VY+T
  • HTML
  • HTML
MAX20480DATEY/VY+
  • HTML
  • HTML
MAX20480DATEY/VY+T
  • HTML
  • HTML
MAX20480DATEZ/VY+
  • HTML
  • HTML
MAX20480DATEZ/VY+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 30, 2020

- 2091

DESIGN

MAX20480DATEA/VY+

量产

MAX20480DATEA/VY+T

量产

MAX20480DATEB/VY+

量产

MAX20480DATEB/VY+T

量产

MAX20480DATEC/VY+

量产

MAX20480DATEC/VY+T

量产

MAX20480DATED/VY+

量产

MAX20480DATED/VY+T

量产

MAX20480DATEE/VY+

量产

MAX20480DATEE/VY+T

量产

MAX20480DATEJ/VY+T

量产

12月 14, 2020

- 2091_ADDENDUM

DESIGN

MAX20480DATEA/VY+T

量产

MAX20480DATEB/VY+T

量产

MAX20480DATEC/VY+T

量产

MAX20480DATED/VY+T

量产

MAX20480DATEE/VY+

量产

MAX20480DATEE/VY+T

量产

MAX20480DATEJ/VY+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 30, 2020

- 2091

arrow down

DESIGN

MAX20480DATEA/VY+

量产

MAX20480DATEA/VY+T

量产

MAX20480DATEB/VY+

量产

MAX20480DATEB/VY+T

量产

MAX20480DATEC/VY+

量产

MAX20480DATEC/VY+T

量产

MAX20480DATED/VY+

量产

MAX20480DATED/VY+T

量产

MAX20480DATEE/VY+

量产

MAX20480DATEE/VY+T

量产

MAX20480DATEJ/VY+T

量产

12月 14, 2020

- 2091_ADDENDUM

arrow down

DESIGN

MAX20480DATEA/VY+T

量产

MAX20480DATEB/VY+T

量产

MAX20480DATEC/VY+T

量产

MAX20480DATED/VY+T

量产

MAX20480DATEE/VY+

量产

MAX20480DATEE/VY+T

量产

MAX20480DATEJ/VY+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX20480EVKIT

MAX20480 评估套件

zoom

MAX20480EVKIT

MAX20480 评估套件

MAX20480 评估套件

特性和优点

  • 容易访问的输入
    • 提供IN1-IN5
    • 提供IN6、IN7,具有用于远端地连接的INM引脚
  • ADDR引脚和跳线,用于不同的地址设置
  • 增加EN0、EN1跳线,方便接口连接
  • 监测引脚上具有RC占位面积
  • I2C连接器

产品详情

MAX20480评估套件(EV kit)为完全装配并经过测试的应用电路,适用于MAX20480 7路输入汽车应用电源监测器。测试点抽头允许连接到其他子系统进行监测。提供用于I2C通信的连接器。

应用

  • ADAS
  • 无人驾驶系统
  • 电源系统监控和MCU/SoC监测
  • 远端传感器模块
