MAX20340

推荐用于新设计

双向直流电力线通信管理IC

业界最小的直流电力线通信方案

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 紧凑、简单的PLC方案
    • 码率高达166.7kbps
      • 自动模式下的数据吞吐率为5.7kbps
    • PLC模式下的充电电流为1.2A
    • 自动检测是否出现PLC从机
  • 灵活的配置
    • 通过单电阻设置
    • PLC主机或从机
    • 双或单从机模式(仅限主机)
    • PLC从机地址(仅限从机)
    • I²C地址
  • 较小方案尺寸
    • 节省空间，0.4mm焊距、9焊球、1.358mm x 1.358mm WLP封装

MAX20340为通用双向直流电力线通信(PLC)管理IC，最大码率为166.7kbps。器件能够支持最大1.2A充电电流。

MAX20340具有从机检测电路，当PLC主机检测到电力线上出现PLC从机时，该电路向系统产生一个中断。该功能允许系统保持在低功耗状态，直到连接上某个从机器件。

MAX20340的许多特性，例如主/从模式、I²C地址、双/单PLC从机模式以及PLC从机地址，都可以通过引脚配置。

器件采用9焊球、0.4mm焊球间距、1.358mm x 1.358mm晶圆级封装(WLP)。

应用

  • 游戏控制器
  • 手持式无线装置
  • 销售终端
  • 系留式无线耳机助听器
  • 真无线耳机
  • 可穿戴设备
MAX20340
双向直流电力线通信管理IC

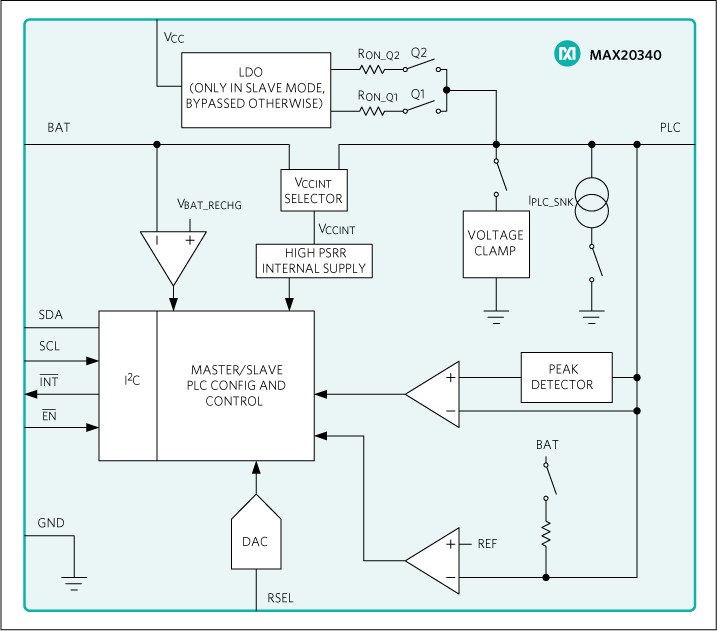

MAX20340: Functional Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

软件开发 1

评估套件

eval board
schematic 1
MAX20340EVKIT

MAX20340 评估套件

立即购买 更多内容

特性和优点

  • USB供电操作
  • 紧凑、简单的PLC方案
  • 灵活的配置
  • 板载稳压器和电池充电电路
  • 兼容Windows® 7/8/10的GUI软件
  • 完全装配并经过测试

产品详情

MAX20340评估套件(EV kit)为完全装配并经过测试的PCB，评估MAX20340双向电力线通信(PLC)管理集成电路。评估套件利用MAX32625PICO微控制器供电，包含使用评估套件GUI程序必需的固件。评估套件具有主/从模式PLC，具有灵活的配置。评估板已安装跳线，电源电压设置为典型工作值。

应用

  • 游戏控制器
  • 手持式无线装置
  • 销售终端
  • 系留式无线耳机助听器
  • 真无线耳机
  • 可穿戴设备
MAX20340EVKIT
MAX20340 评估套件

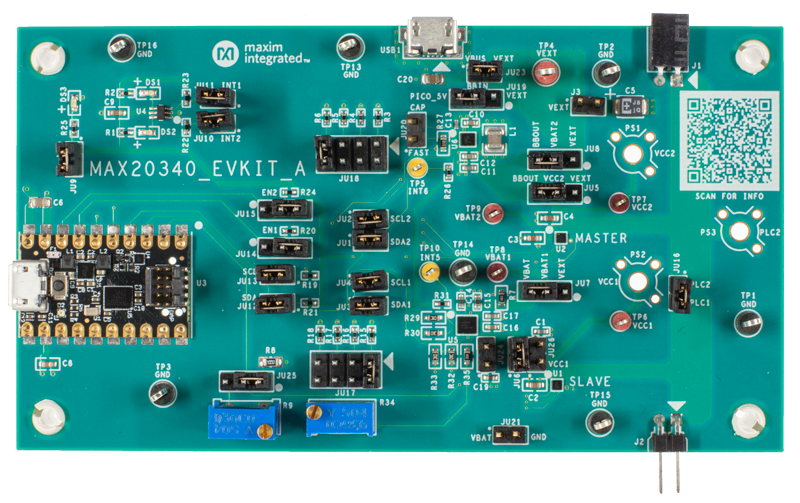

MAX20340EVKIT: Board Photo
