MAX20090B

汽车级高电压、高亮度LED控制器

更多 showmore-icon

单通道高亮度 LED驱动器,支持汽车前灯应用,例如远光灯、近光灯和日渐行车灯

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高亮度LED驱动器,具有较宽输入范围,通过集成节省空间和成本
    • +5V至+65V较宽的输入电压范围
    • +65V最大升压输出范围
    • ICTRL引脚用于模拟调光
    • 集成高边电流检测放大器
    • 200Hz板载斜波简化PWM调光
  • 灵活的结构使设计优化简便
    • 可配置为升压、高边Buck、SEPIC、升/降压、Zeta和Cuk结构
    • 可编程开关频率(200kHz至2.2MHz)
    • 扩频调制减少EMI噪声
  • 汽车级特性和鲁棒性提高系统可靠性
    • 通过故障标识实现故障诊断
    • 短路、过压和热保护
    • -40°C至+125°C工作温度范围
更多细节
show more Icon

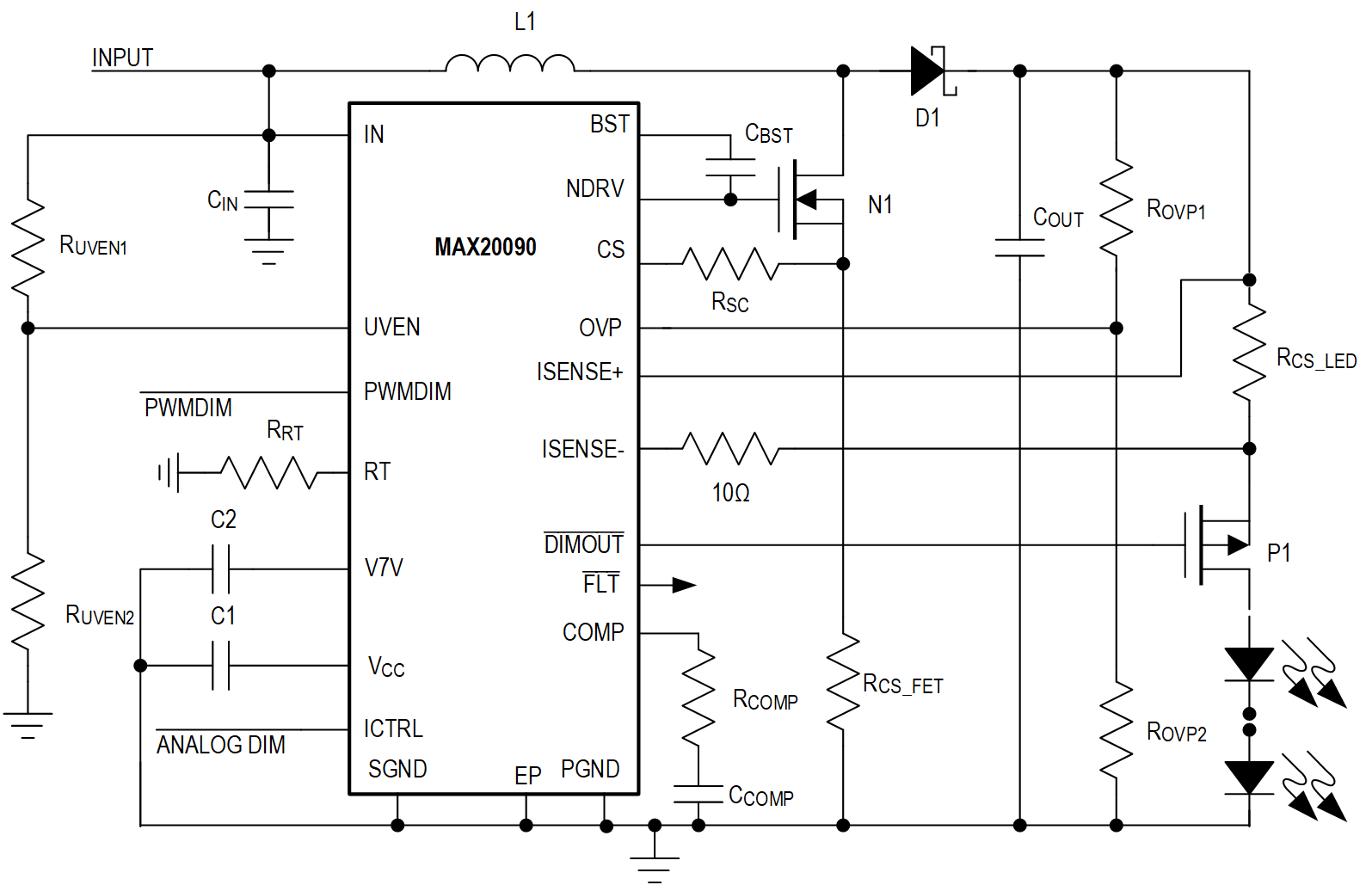

MAX20090为单通道高亮度LED (HB LED)驱动器,适合汽车前灯应用,例如远光灯、近光灯、日间行车灯(DRL)、转向灯、雾灯及其它LED灯。器件利用5V至65V输入电压驱动LED灯串,最大输出电压为65V。

器件检测LED灯串高边的输出电流。高边电流检测是保护输出到地或输出到电池输入短路所必须的,也是驱动LED的最灵活的结构,支持升压、高边buck、SEPIC模式或升/降压模式配置。PWM输入提供高达1000:1的LED调光比,ICTRL输入提供控制器附加模拟调光能力。器件也包括故障标识(低电平有效FLT),指示灯串开路、短路和热关断。器件具有内置扩频调制,用于提高电磁兼容性能。有些应用中,若必要,器件也可用于zeta和Cuk转换器配置。MAX20090采用节省空间(4mm × 4mm)的20引脚TQFN封装、20引脚侧边防潮TQFN封装或20引脚TSSOP封装,工作在-40°C至+125°C汽车级温度范围。

设计解决方案: DS53-Flexible LED Controller Simplifies Automotive Exterior Lighting Design ›


应用

  • 汽车外部照明
  • 商业、工业和建筑照明
  • 日间行车灯(DRL)
  • 雾灯和自适应前灯组
  • 抬头显示
  • 远光灯/近光灯/信号灯/示宽灯

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX20090BATP/V+
  • HTML
  • HTML
MAX20090BATP/V+T
  • HTML
  • HTML
MAX20090BATP/VY+
  • HTML
  • HTML
MAX20090BATP/VY+T
  • HTML
  • HTML
MAX20090BAUP/V+
  • HTML
  • HTML
MAX20090BAUP/V+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 30, 2021

- 2158

WAFER FAB

MAX20090BATP/V+

量产

MAX20090BATP/V+T

量产

MAX20090BATP/VY+

量产

MAX20090BATP/VY+T

量产

MAX20090BAUP/V+

量产

MAX20090BAUP/V+T

量产

7月 25, 2022

- 2237

ASSEMBLY

MAX20090BAUP/V+

量产

MAX20090BAUP/V+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 30, 2021

- 2158

arrow down

WAFER FAB

MAX20090BATP/V+

量产

MAX20090BATP/V+T

量产

MAX20090BATP/VY+

量产

MAX20090BATP/VY+T

量产

MAX20090BAUP/V+

量产

MAX20090BAUP/V+T

量产

7月 25, 2022

- 2237

arrow down

ASSEMBLY

MAX20090BAUP/V+

量产

MAX20090BAUP/V+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX20090EVKIT

MAX20090评估板

zoom

MAX20090EVKIT

MAX20090评估板

MAX20090评估板

特性和优点

  • 配置为升压和升/降压模式
  • 模拟调光控制
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX20090评估板(EV kit)提供经过验证的设计,用于评估MAX20090汽车级高电压、高亮度LED (HB LED)控制器。评估板设置为升压和升/降压配置,工作在6V至18V DC电源电压。评估板配置为为一组LED灯串提供高达1A电流。灯串的总电压可在3V至36V范围内变化。LED灯串的阳极应连接到LED+端子;LED灯串的阴极可连接到PGND (升压模式)或IN (升降压模式)。升压模式下,输入电压应不超过LED灯串电压。

应用

  • 汽车外部照明
  • 商业、工业和建筑照明
  • 日间行车灯(DRL)
  • 雾灯和自适应前灯组
  • 抬头显示
  • 远光灯/近光灯/信号灯/示宽灯

MAX20090BEVKIT

MAX20090B评估套件

zoom

MAX20090BEVKIT

MAX20090B评估套件

MAX20090B评估套件

特性和优点

  • 配置为SEPIC模式
  • 模拟调光控制
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX20090B评估套件(EV套件)设计可靠,用于评估MAX20090B汽车高压、高亮度LED (HB LED)控制器。该评估套件设置为SEPIC配置,可在6V至18V直流电源电压范围内工作。该评估套件配置为向一串LED提供高达1A的电流。该串的总电压在3V至24V之间变化。LED灯串的阳极应连接至LED+端子。LED灯串的负极应连接至PGND。



应用

  • 汽车外部照明:
  • 商业、工业和建筑照明
  • 日间行车灯(DRL)
  • 雾灯和自适应前照灯总成
  • 远光/近光/信号/示廓灯
