MAX1793

量产

低压差、低IQ、1A线性稳压器

压差仅为210mV的1A LDO，封装耗散功率达1.7W，尺寸比SOT23封装缩小30%

数据手册 (Rev. 3)
产品选型表
产品模型
14
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 支持1A输出电流
  • 1A时的压差低至210mV
  • 输出电压精度高达±1%
    • 预设为1.5V、1.8V、2.0V、2.5V、3.3V或5.0V
    • 可调范围：1.25V至5.0V
  • 复位输出（4ms延迟）
  • 125µA低接地电流
  • 0.1µA关断电流
  • 115µVRMS低输出噪声
  • 热过载保护
  • 输出电流限值
  • 小型TSSOP电源封装(1.5W)比SOT223封装小30%（仅1.1mm高）
MAX1793
低压差、低IQ、1A线性稳压器

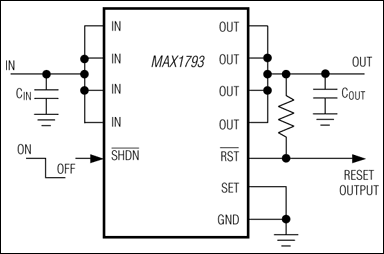

MAX1793：典型工作电路
