MAX17702

4.5V至60V、同步降压型铅酸电池充电器控制器

更多 showmore-icon

宽输入电压、高效率、开关型超级电容电池充电器

Info: : 量产 tooltip
Info: : 量产 tooltip
特性
  • 针对铅酸电池优化的特性集
    • ±4%充电电流调节精度
    • ±6%充电电流监控精度(ISMON)
    • ±1%电压调节精度
    • 可编程恒流(CC)模式充电电流(ILIM)
    • 使用逐渐减小的电流阈值和吸收CV定时器(TMR)进行电池充满检测
    • 宽输入电压范围:4.5V至60V
    • 可调输出电压范围:1.25V到四节串联的12V铅酸电池
    • 125kHz至2.2MHz可调频率,具有外部时钟同步功能(RT/SYNC)
  • 在恶劣环境条件下可靠工作
    • 输入短路保护(GATEN)
    • 深度放电电池检测和预调理(DDTH)
    • 在温度范围内(TEMP)进行电池温度检测和充电
    • 输出电压温度补偿
    • 逐周期过流限制
    • 可编程EN/UVLO阈值
    • 使用开漏输出(FLG1和FLG2)监控状态输出
    • 过温保护
    • 符合CISPR 32 (EN55032) B类传导和电磁辐射骚扰相关要求
    • 较宽的-40°C至+125°C工作温度范围,-40°C至+150°C结温范围
更多细节
show more Icon

Himalaya系列稳压器IC、电源模块和充电器可实现温度更低、尺寸更小且更简单的电源解决方案。MAX17702是一款高效、高压、同步、降压型Himalaya铅酸电池充电器控制器,可在4.5V至60V的输入电压范围内工作。MAX17702在-40°C至+125°C的宽温度范围内工作,为铅酸电池提供完整的充电解决方案,恒流调节精度为±4%。输出电压可编程范围为1.25V至(VDCIN - 2.1V),调节精度为±1%。

该器件使用外部nMOSFET提供输入电源侧短路保护,防止电池放电。

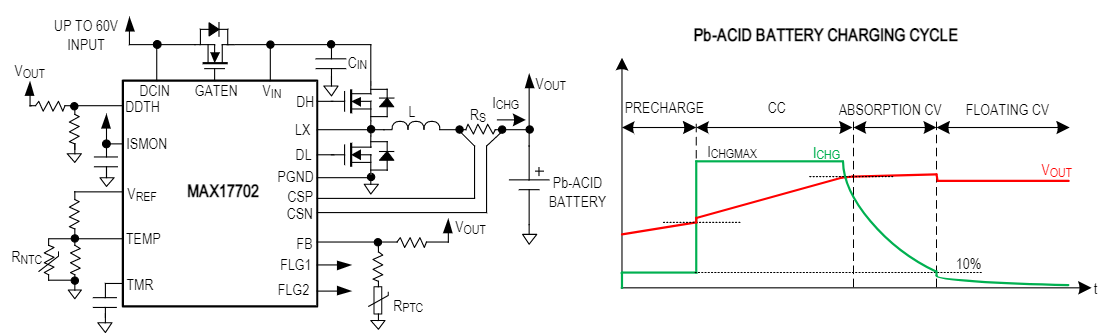

该器件在恒流(CC)、吸收恒压(CV)状态下对电池充电,并在吸收CV状态下检测到逐渐减小的电流阈值或吸收CV定时器超时后进入浮充CV状态。通过深度放电检测比较器进行深度放电电池检测和预调理。

MAX17702采用带裸露焊盘的24引脚4mm x 4mm TQFN封装。



应用

  • 照明、安保摄像头和控制面板的备用电池
  • 楼宇和家居自动化备用电源
  • 工业电池充电和储能
  • 便携式工业设备
  • 电动工具

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX17702ATG+
  • HTML
  • HTML
MAX17702ATG+T
  • HTML
  • HTML

软件和型号相关生态系统

评估套件 1

MAX17702EVKITA

用于13.8V铅酸电池充电器应用的MAX17702评估套件

zoom

MAX17702EVKITA

用于13.8V铅酸电池充电器应用的MAX17702评估套件

用于13.8V铅酸电池充电器应用的MAX17702评估套件

特性和优点

  • 采用19V至60V输入电源供电
  • CC模式充电电流:10A
  • 吸收CV电压为13.8V,浮充CV电压为13.5V
  • 开关频率:350kHz
  • 电阻可编程UVLO阈值(EN/UVLO)
  • 输入短路保护
  • 编程为11V的深度放电电池检测
  • 通过电容编程为17小时的吸收CV定时器
  • 使用逐渐减小的电流阈值或吸收CV定时器进行电池充满检测
  • 逐周期过流限制
  • 外部时钟同步(RT/SYNC)
  • 充电器状态标志(FLG1和FLG2)
  • 充电电流监控(ISMON)
  • 在-20°C至+60°C的工作温度范围内进行电池温度检测和充电
  • 充电电压温度补偿(-18mV/°C)
  • IC过温保护
  • 经过验证的PCB布局
  • 装配完成且经过测试
  • 符合CISPR 32 (EN55032) B类传导和电磁辐射骚扰相关要求

产品详情

MAX17702EVKITA#(EV套件)设计可靠,用于评估MAX17702高效、高压、Himalaya同步降压型DC-DC铅酸充电器控制器。该评估套件在恒流(CC)、吸收恒压(CV)状态下对电池充电,并在吸收CV状态下检测到逐渐减小的电流阈值或吸收CV定时器超时后进入浮充CV状态。该评估套件可用于通过19V至60V输入电源以10A CC模式充电电流(ICHGMAX)和13.8V吸收CV电压(VOUT)为铅酸电池充电。该评估套件针对24V标称输入电压应用进行了优化,开关频率设置为350kHz(fSW),以优化效率和元件尺寸。该评估套件具有吸收CV定时器(TMR),用于设置吸收CV状态下的最大充电时间,并具有电池温度检测功能,仅当温度在允许的充电温度范围内时才会充电,另外还具有基于电池温度的充电电压温度补偿功能。该评估套件还提供了一个针对传导、辐射EMI和热性能进行了优化的典型布局示例。有关该IC优势和特性的更多详细信息,请参考MAX17702 IC数据手册。



应用

  • 照明、安保摄像头和控制面板的备用电池
  • 楼宇和家居自动化备用电源
  • 工业电池充电和储能
  • 便携式工业设备
  • 电动工具
