特性
- 独立充电器可为多达三节锂离子电池安全充电
- 连续电压和温度监控
- 输入电流限制
- 电池调节电压精度：±0.8%
- 可编程充电电流高达1.5A
- 低功耗可延长电池使用时间
- 关断电池电流：0.1µA
- 低压差98%占空比
- 灵活的输入电压范围支持使用低成本的壁式适配器
- 输入电压高达14V
- 为接近耗尽的电池预充电
- 固定300kHz PWM振荡器可有效过滤噪声
- 28引脚SSOP封装可节省电路板空间
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

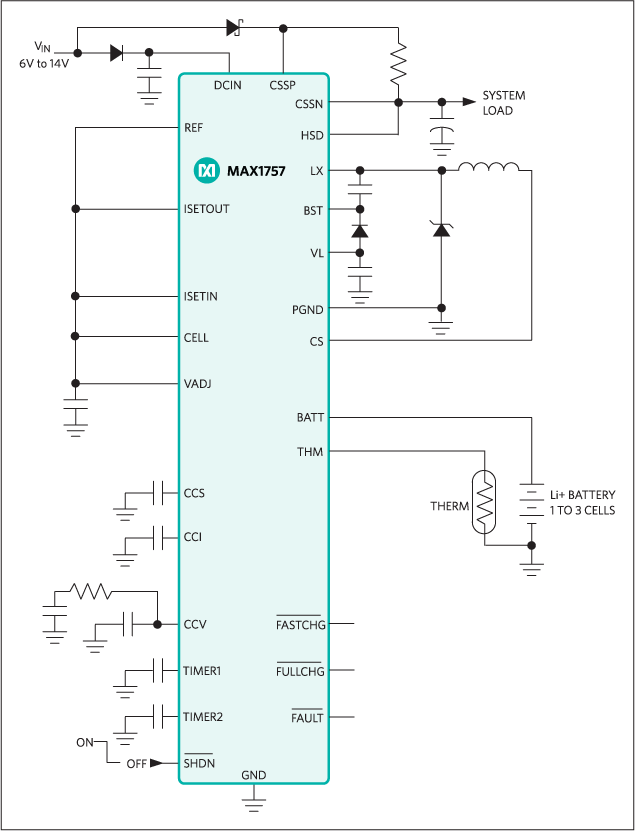

MAX1757是一款开关模式锂离子电池充电器，可为一到三节电池充电。它提供精度达±10%的调节充电电流和稳压电压，电池端子处的总电压误差仅为±0.8%。内部高侧开关提供高达1.5A的可编程电流来为电池充电。一旦达到可调的时间限制，内置的安全定时器即会自动终止充电。
MAX1757使用两个环路调节电压设定点和充电电流，这两个环路协同工作以在电压和电流调节之间平稳转换。通过一个额外的控制环路监控从输入源（充电+系统）汲取的总电流，并通过自动降低电池充电电流，防止输入电源过载并支持使用低成本的壁式适配器。
每节电池的调节电压使用标准的1%电阻设置在4.0V和4.4V之间。电池的数量通过引脚绑定设置为1到3节。电池温度通过外部热敏电阻进行监控，以防止在可接受的温度范围外充电。
MAX1757采用节省空间的28引脚SSOP封装。使用MAX1757EVKIT以帮助缩短设计时间。对于带有28V开关的独立充电器，请参考MAX1758数据手册。关于支持高达4A充电电流的充电器控制器，请参考MAX1737数据手册。
应用
- 桌面底座充电器
- 手持式仪器仪表（PDA、掌上型电脑）
- 锂离子电池组
- 笔记本电脑
- PDA
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX1757
文档
筛查
1 应用
-
全部
-
数据手册
-
可靠性数据
-
设计笔记
-
全部
-
英文
-
中文
-
日文
数据手册
3
MAX1757: Stand-Alone, Switch-Mode Li+ Battery Charger with Internal 14V Switch Data Sheet (Rev.2)
可靠性数据
1
93.89K
设计笔记
1
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
3rd Party Solutions 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1757EAI+ |
28-SSOP-5.3_MM
|
|
|
| MAX1757EAI+T |
28-SSOP-5.3_MM
|
|
- MAX1757EAI+
- 引脚/封装图-中文版
-
28-SSOP-5.3_MM
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX1757EAI+T
- 引脚/封装图-中文版
-
28-SSOP-5.3_MM
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
3月 13, 2023
- 2361N
WAFER FAB
MAX1757EAI+
量产
MAX1757EAI+T
量产
根据型号筛选
产品型号
产品生命周期
PCN
3月 13, 2023
- 2361N
WAFER FAB
软件和型号相关生态系统
评估套件 1
MAX1758EVKIT
MAX1757、MAX1758评估板
产品详情
MAX1757/MAX1758评估套件（EV套件）是经过装配和测试的PC板，可实现降压型、开关式锂离子电池充电器。MAX1757评估套件经过设置后可以为1至3节串联电池充电，MAX1758评估套件经过设置后可以为1至4节串联电池充电。电池电压可使用标准的1%电阻设置在4.0V和4.4V之间，同时保持1%的整体调节电压精度。通过三个LED指示充电状态。
MAX1757/MAX1758评估套件可检测故障电池并终止充电。使用两个电容设置充电终止、预验证和故障超时周期。用户提供的热敏电阻可连接到任一评估套件，以监控电池温度并在过温/欠温条件下暂停充电。
应用
- 台式摇篮架充电器
- 手持式仪表(PDA、掌上电脑)
- Li+电池组
- 笔记本电脑
- PDA
