MAX17061

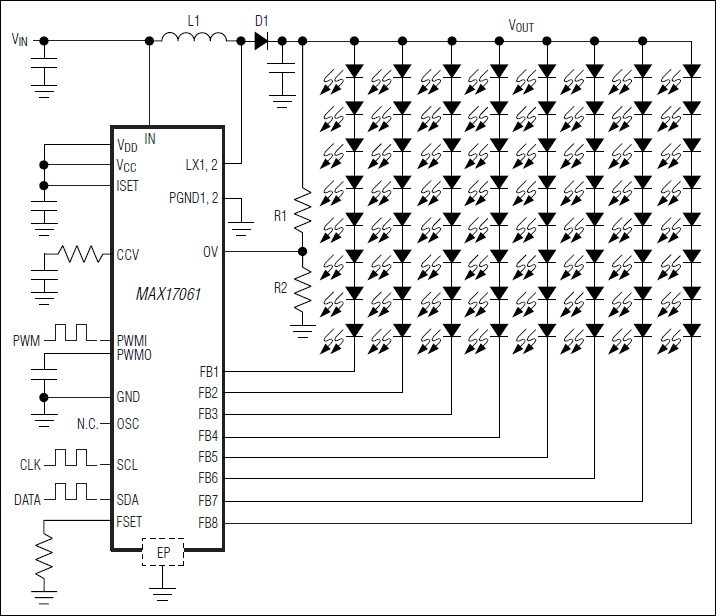

MAX17061是高效白光发光二极管(LED)驱动器，适用于采用LED阵列背光的大型液晶显示屏(LCD)。开关型电流模式升压转换器用于驱动LED阵列，最多可驱动8串并联(每串可连接10个LED) LED。每串配合一个镇流电阻，可以达到±1.5%的电流调节精度，确保均匀的LED亮度。MAX17061具有4.5V至26V较宽的输入电压范围，LED电流可以固定为25mA或在15mA至30mA范围内调节。

MAX17061由内部产生DPWM信号，精确控制WLED的亮度。DPWM频率通过电阻编程，DPWM占空比则由外部PWM信号或通过MAX17061 SMBus™接口控制。DPWM控制在整个调光范围内提供8位分辨率，支持Intel的低功耗显示节能技术(DPST)，有效延长电池寿命。

MAX17061通过多种途径保护控制器，使其在故障条件下不被损坏。独立的反馈回路在任何情况都会提供输出电压限制，保证安全操作。一旦发现某串LED开路，可单独禁止此串LED工作，而其它LED则保持正常工作。MAX17061还具有LED短路检测，发生短路的LED串会在2ms故障屏蔽时间后被关闭。为了保持可靠工作，控制器还具有逐周期限流和软启动功能。当MAX17061处于限流状态时，升压转换器经过内部超时周期后闭锁。热关断电路提供了另一保护措施。

MAX17061升压控制器内置150mΩ (典型值)、45V (最大)功率MOSFET，电流检测放大器支持精确的逐周期限流。这个结构大大简化了外围电路并节省了PCB空间。LED电流为25mA时，每串LED的反馈电压只有625mV (典型值)，有助于降低功耗、提高效率。MAX17061具有可选择的开关频率(500kHz、750kHz或1MHz)，不同应用背景下可以在器件尺寸和工作频率间作出均衡。

MAX17061采用散热性能良好的28引脚4mm x 4mm薄型QFN封装。

应用
