MAX17015B

量产

1.2MHz低成本、高性能充电器

业内开关频率最高的笔记本电脑电池充电器

数据手册 (Rev. 1) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 高开关频率(1.2MHz)
  • 电感电流纹波受控架构
    • 降低BOM成本
    • 小尺寸电感和输出电容
  • ±0.4%充电电压精度
  • ±2.5%输入限流精度
  • ±3%充电电流精度
  • 单点补偿
  • 监控输出
    • ±2.5%输入限流精度
    • ±2.5%电池放电电流精度(MAX17015B)
    • 交流适配器检测
  • 模拟/PWM可调充电电流设置
  • 电池电压可针对3、4节(MAX17005B)或2、3节(MAX17006B)电池调节
  • 可调节电池电压(4.2V至4.4V/节)
  • 逐周期限流
    • 电池短路保护
    • 快速响应脉冲充电
    • 快速响应系统负载瞬变
  • 可编程充电电流< 5A
  • 利用n沟道MOSFET实现系统电源的自动选择
  • 内部自举二极管
  • +8V至+26V输入电压范围
MAX17015B
1.2MHz低成本、高性能充电器

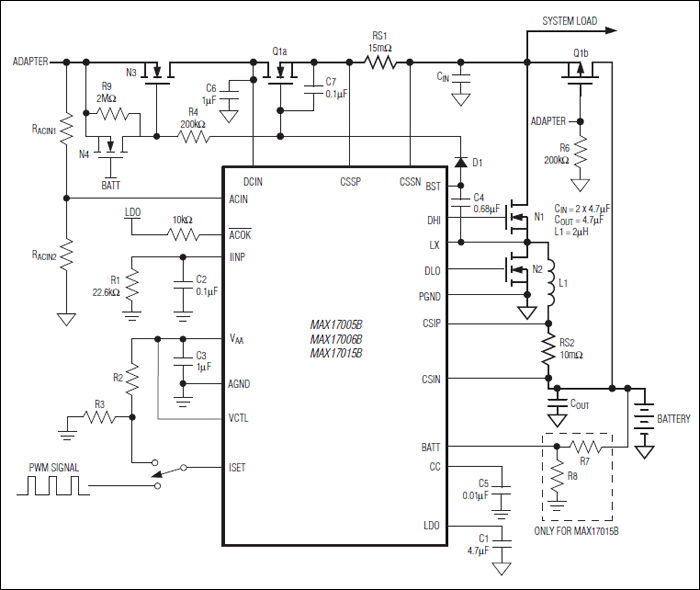

MAX17005B、MAX17006B、MAX17015B：典型工作电路
