概览
优势和特点
- 输出电流：60mA
- 12Ω低输出电阻
- 电源电流：150µA (MAX1697R)

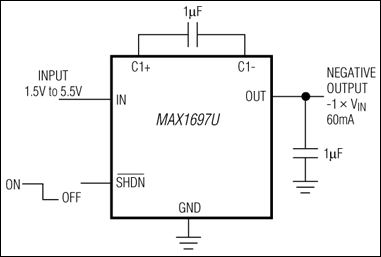

- 仅需要两个1µF电容(MAX1697U)
- 启动时限流
- 输入电压范围：+1.25V至+5.5V
- 提供摆率限制以降低EMI
产品详情
MAX1697超小型、单片、CMOS电荷泵电压反相器支持+1.25V至+5.5V的输入电压。该器件具有超低的12Ω输出电阻，在最高效率下支持高达60mA负载。MAX1697的工作频率为12kHz、35kHz、125kHz或250kHz，可优化电源电流或外部元件尺寸。该器件具有小型外部元件和微功耗关断模式，因此非常适合电池供电和电路板级电压转换应用。
片内集成了振荡器控制电路和四个功率MOSFET开关。具体应用包括从+5V或+3.3V逻辑电源产生负电源来为模拟电路供电。所有版本均采用6引脚SOT23封装并提供60mA电流。
对于电流要求较低的应用，MAX1719/MAX1720/MAX1721都是引脚兼容的SOT23电荷泵，可提供高达25mA的电流。
应用
- 电池供电设备
- GaAsFET偏置电源
- 手持终端、PDA
- 从+5V或+3.3V逻辑电源产生负电源
- 小型LCD板
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
配套产品推荐
MAX1697 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX1697REUT+ | 材料声明 | 质量和可靠性 | 6-SOT_23-N/A | |
| MAX1697REUT+T | 材料声明 | 质量和可靠性 | 6-SOT_23-N/A | |
| MAX1697TEUT+ | 材料声明 | 质量和可靠性 | 6-SOT_23-N/A | |
| MAX1697TEUT+T | 材料声明 | 质量和可靠性 | 6-SOT_23-N/A | |
| MAX1697UEUT+ | 材料声明 | 质量和可靠性 | 6-SOT_23-N/A | |
| MAX1697UEUT+T | 材料声明 | 质量和可靠性 | 6-SOT_23-N/A | |
| Wafer Fabrication Data | MAX1697 Reliability Data |
