MAX16895

量产

超小型、高精度、可调时序控制/监控电路

单个IC采用节省空间的超小型电路板封装，以高精度满足所有监控需求

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 1%精度，在温度范围内阈值可调
  • 采用1.5V至5.5V的VCC供电
  • 可通过电容调节延迟
  • 高电平/低电平有效使能输入选项
  • 高电平/低电平有效输出选项
  • 开漏（28V容限电压）/推挽输出选项
  • 低电源电流（10μA，典型值）
  • 额定温度范围：-40°C至+125°C
  • 超小型6引脚μDFN封装或薄型SOT23封装

MAX16895—MAX16899是小型、低功耗、电压监控电路系列，具有时序控制功能。这些微型器件提供了极大的灵活性，具有可调阈值，能够监控低至0.5V的电压，还可通过外部电容调节时间延迟。这些器件非常适合电源时序控制、复位时序控制和电源开关应用。将多个器件级联则可实现复杂的时序控制应用。

高阻抗输入具有0.5V阈值，支持通过外部电阻分压器设置监控阈值。当输入电压升至0.5V阈值以上且使能输入有效（ENABLE = 高或低电平有效ENABLE = 低）时，输出有效（OUT = 高或低电平有效OUT）。当输入电压低于0.5V或使能输入无效时（ENABLE = 低或低电平有效ENABLE = 高），输出无效（OUT = 低或低电平有效OUT = 高）。所有器件均提供输入升至0.5V以上至输出有效的延时，可通过电容编程设置。MAX1689_A版本具有相同的使能生效至输出生效的延时，可通过电容进行调节。MAX1689_P器件从使能有效至输出有效具有150ns的传播延迟。

MAX16895A/P提供高电平有效使能输入和高电平有效推挽输出。MAX16896A/P提供低电平有效使能输入和低电平有效推挽输出。MAX16897A/P提供高电平有效使能输入和高电平有效开漏输出。最后，MAX16898A/P提供低电平有效使能输入和低电平有效开漏输出。MAX16899A/P提供低电平有效使能和高电平有效推挽输出。

所有器件均采用1.5V至5.5V电源电压工作，额定温度范围为-40°C至+125°C。这些器件采用超小型6引脚μDFN (1.0mm x 1.5mm)和薄型SOT23 (1.60mm x 2.90mm)封装。



应用

  • 医疗设备
  • 智能仪器
  • 便携式设备
  • 计算机/服务器
  • 重要微处理器监控
  • 机顶盒
  • 电信
MAX16895
超小型、高精度、可调时序控制/监控电路

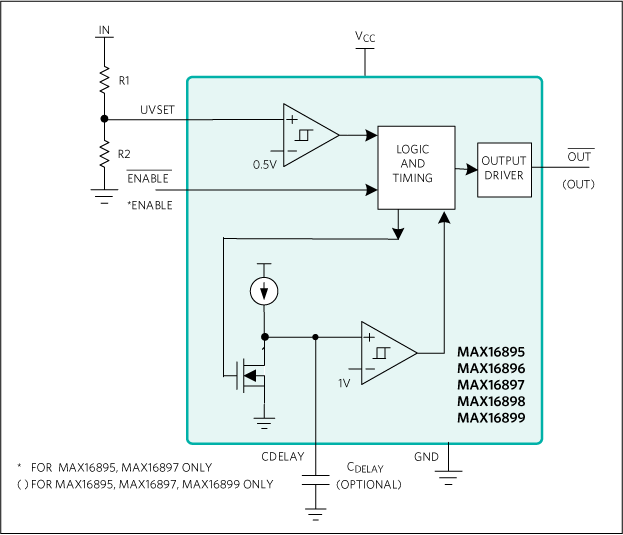

MAX16895, MAX16896, MAX16897, MAX16898, MAX16899: Functional Diagrams
