MAX16838B

量产

集成的，双通道、高亮度LED驱动器，带有高压升压和SEPIC控制器

业内唯一的2串HB LED驱动器，提供10000:1调光比，适用于汽车应用

数据手册 (Rev. 2) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 集成式、双通道、20mA至150mA线性LED流入电流源
  • 升压或SEPIC电源结构，具有最大灵活性
  • 自适应电压优化，将线性流入电流源的功耗降至最小
  • 4.75V至40V或5V ±10%输入工作电压范围
  • 10000:1 PWM调光@ 200Hz
  • 故障指示开漏输出。
  • LED开路/短路检测和保护
  • 输出过压和过热保护
  • 较低输入电压时可编程LED折返式限流
  • 200kHz至2MHz电阻可编程开关频率，带外同步
  • 电流控制模式开关，带内部斜率补偿
  • 使能输入
  • 热增强20引脚TQFN (4mm x 4mm)和20引脚TSSOP封装

MAX16838B为双通道LED驱动器，集成DC-DC开关式升压调节器和两个150mA流入电流源。电流模式开关DC-DC控制器提供两个HB LED灯串所需的电压。MAX16838B支持4.75V至40V宽输入电压范围，可直接承受汽车的抛负载事件。对于5V ±10%输入电压，将VIN连接至VCC。宽输入范围允许为HB LED供电，适用于汽车和背光照明应用中的中/小尺寸LCD显示屏。

内部电流模式开关DC-DC控制器支持升压或SEPIC电路，工作在200kHz至2MHz可调节频率范围。电流控制模式提供快速响应，简化环路补偿。MAX16838B也具有自适应输出电压调节功能，将LED流入电流源通路的功耗降至最小。

利用外部电阻，通道电流可在20mA至150mA范围内调节；外部电阻将两个通道电流设定为相同值。器件允许将两个灯串并联，实现单通道300mA最大电流。MAX16838B也具有脉冲调光控制，通过逻辑输入(DIM)对两路通道进行调光，最小脉宽低至0.5µs。

MAX16838B包括输出过压保护、开路LED/短路LED检测，以及过热保护。器件工作在-40°C至+125°C汽车级温度范围。MAX16838B采用20引脚TSSOP和4mm x 4mm、20引脚TQFN封装。

应用

  • 汽车显示器背光
  • 车灯应用
  • LCD显示器背光
MAX16838B
集成的，双通道、高亮度LED驱动器，带有高压升压和SEPIC控制器

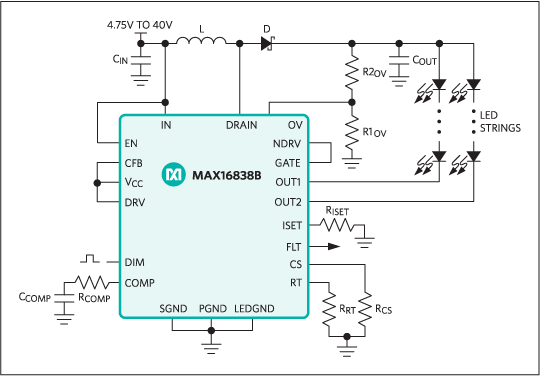

MAX16838B:System Block Diagram
